Perkins1206e-e66柴油發動機控制系統傳感器位置原理圖

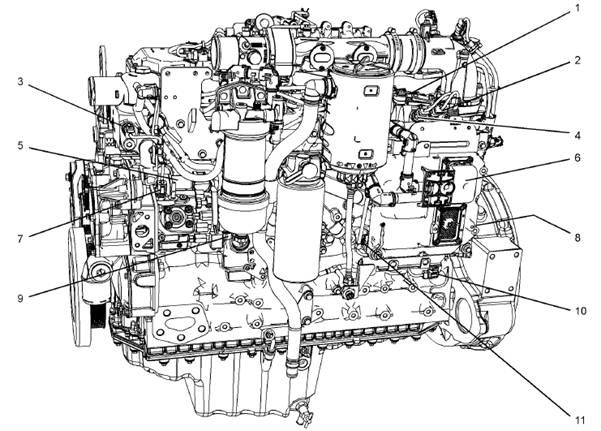

在一個典型的1206e-e66發動機左側的傳感器位置

（1）Perkins1206e-e66柴油發動機燃油壓力傳感器

（2）Perkins1206e-e66柴油發動機進氣歧管壓力傳感器

（3）Perkins1206e-e66柴油發動機冷卻液溫度傳感器

（4）Perkins1206e-e66柴油發動機進氣歧管空氣溫度傳感器

（5）Perkins1206e-e66柴油發動機高壓油泵

（6）Perkins1206e-e66柴油發動機電子控制模塊（電子控制）

（7）Perkins1206e-e66柴油發動機燃油溫度傳感器

（8）Perkins1206e-e66柴油發動機氣壓傳感器（未顯示）

（9）燃油開關的水

（10）Perkins1206e-e66柴油發動機初級速度/定時傳感器

（11）Perkins1206e-e66柴油發動機油壓傳感器

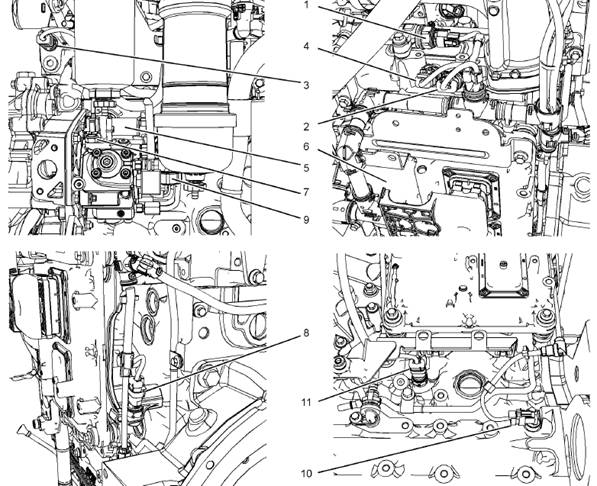

靠近傳感器的位置在一個典型的perkins66發動機左側視圖

（1）Perkins1206e-e66柴油發動機燃油壓力傳感器

（2）Perkins1206e-e66柴油發動機進氣歧管壓力傳感器

（3）Perkins1206e-e66柴油發動機冷卻液溫度傳感器

（4）Perkins1206e-e66柴油發動機進氣歧管空氣溫度傳感器

（5）Perkins1206e-e66柴油發動機為該高壓油泵

（6）Perkins1206e-e66柴油發動機電子控制模塊（電子控制）

（7）Perkins1206e-e66柴油發動機燃油溫度傳感器

（8）Perkins1206e-e66柴油發動機氣壓傳感器

（9）燃油開關的水

（10）初級速度/定時傳感器

（11）Perkins1206e-e66柴油發動機油壓傳感器

在右邊，一個典型的1206e-e66發動機頂部的傳感器位置

（12）NRS出口壓力傳感器

（13）旁通閥調節器

（14）該閥

（15）NRS進氣壓力傳感器

（16）氮氧化物的入口溫度傳感器還原系統（NRS）

（17）二級速度/定時傳感器

（18）排氣回壓閥

靠近傳感器的位置在右邊，一個典型的1206e-e66發動機頂部視圖

（12）NRS出口壓力傳感器

（13）旁通閥調節器

（14）該閥

（15）NRS進氣壓力傳感器

（16）氮氧化物的入口溫度傳感器還原系統（NRS）

（17）二級速度/定時傳感器

（18）排氣回壓閥

清潔排放模塊（CEM）

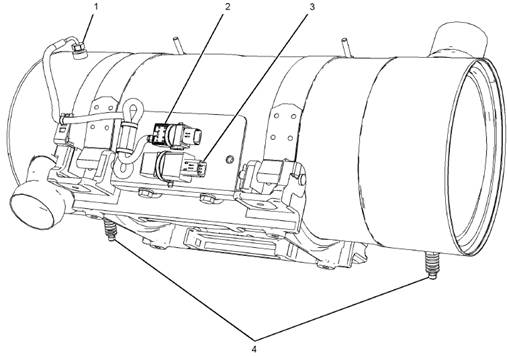

在一個典型的CEM的傳感器和組件

（1）入口的溫度探頭DPF

（2）進氣溫度傳感器

（3）后處理識別模塊

（4）煙塵天線
