概述

電路描述

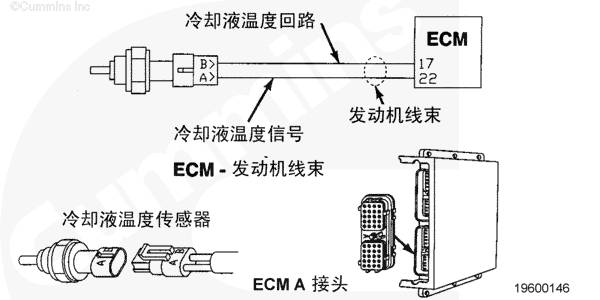

CM500 ECM 將冷卻液溫度傳感器用于監測康明斯QSK78發動機冷卻液溫度。CM500 ECM 將冷卻液溫度用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 22 上的電壓。CM500 ECM 預期檢測到電壓在 0.21 和 4.5 伏之間變化。

如果電壓低于 0.21 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 151。

觸針 22 上的電壓高于 0.21 伏可能是由于冷卻系統故障或工作范圍內的傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-151 故障診斷樹

概述

電路描述

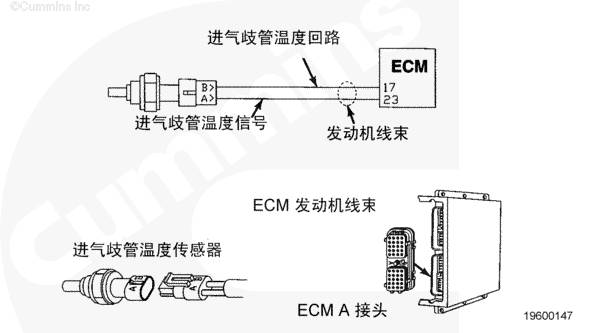

CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓高于 4.99 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 153。

觸針 23 上的電壓高于 4.88 伏可能是由信號或回路導線存在開路、電壓對信號或回路導線短路或傳感器開路故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-153 故障診斷樹

概述

電路描述

CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓低于 0.08 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 154。

觸針 23 上的電壓低于 0.08 伏可能是由電源導線或回路導線上存在對地短路或傳感器內部接地故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-154 故障診斷樹

概述

電路描述

CM500 ECM 利用進氣歧管溫度傳感器監測中冷器后面進氣歧管中的空氣溫度。CM500 ECM 將進氣歧管溫度傳感器用于康明斯QSK78發動機保護系統、正時和供油控制。

CM500 ECM 監測觸針 23 上的電壓。CM500 ECM 預期檢測到電壓在 0.5 和 4.88 伏之間變化。如果電壓低于 0.5 伏，則 CM500 ECM 將記錄康明斯QSK78發動機故障代碼 155。

觸針 23 上的電壓高于 0.5 伏可能是由于冷卻系統故障或工作范圍內的傳感器故障造成的。

部件位置

有關部件的詳細位置視圖，參考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78發動機 QSK 燃油系統故障判斷和排除手冊》（公告號 3666113）。

康明斯QSK78發動機大修提示

這不是 CENSE™ 系統錯誤。

參考康明斯QSK78發動機故障代碼 t05-155 故障診斷樹
