Perkins CAT柴油機氣缸體、缸套和缸頭基本結構

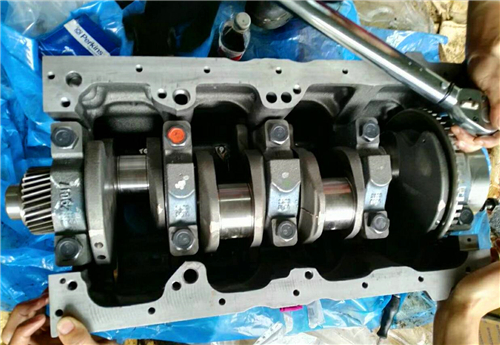

左右缸交叉成60度角，每個CAT Perkins柴油機主軸承蓋用四個螺栓固定到機體上。
CAT Perkins柴油機缸套可以更換。CAT Perkins柴油機機體頂部作為缸套凸緣的密封，柴油機冷卻液流經缸套使之冷卻。缸套底部周圍的三個園環密封圈保證了CAT Perkins柴油機缸套和缸體之間的密封，缸套凸緣底部的一個填料帶保證了CAT Perkins柴油機缸套頂部和缸體之間的密封。

柴油機每缸有單獨缸頭，每缸有四個氣伐(兩個進氣伐和兩個排氣伐)，由氣伐連桿機構控制。沒有凸肩的伐套壓入缸頭里，噴油器開口道位于四個氣伐之間，凸輪軸上的第三角推動推桿系統，CAT Perkins柴油機推桿系統操作噴油器，燃油直接噴入氣缸。
每個CAT Perkins柴油機缸頭戌機體間有一鋁鎘板。冷卻液通過鎘板流出機體然后又通過缸頭表面里的八個開口流進缸頭。每個開口都使用水密圈防止冷卻液卸流，氣墊密封缸頭、鎘板和機體間的排水通道。
蓋(1)可以通到CAT Perkins柴油機凸輪軸、伐升桿機構和燃油控制軸。
蓋(2)可以通到CAT Perkins柴油機曲軸連桿，主軸承和活塞噴射器，拆下蓋子，所有的開口都可用于檢查和維護。
