卡特彼勒柴油發動機充電機7N9720組成的結構原理

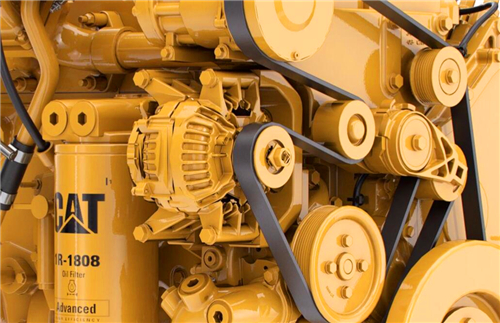

交流發電機由曲柄軸滑輪傳動帶驅動。這種交流發電機是三相自矯正發電裝置，穩壓器屬于交流發電機的一個部分。

（1）風扇（2）定子繞組（3）勵磁繞組（4）穩壓器（5）滾珠軸承（6）滾柱軸承（7）轉子（8）整流器組件

交流發電機的設計不需要集電環或電刷。唯一運轉的部件就是轉子組件。所有帶電導線都是固定的，包括勵磁繞組、定子繞組、6個整流器二極管以及穩壓器電路部件。

轉子組件包括一些能夠在空間產生磁極及其異型極的磁棒。這些磁棒上的殘磁（如永磁體）能夠使磁棒間產生磁力線（磁場）。當轉子組件開始在勵磁繞組和定子繞組間轉動時，在定子繞組間會少量交流電。這些微弱的電流是由磁棒上的殘磁形成的小型磁力線而產生的，當交流電通過整流器電橋的二極管時會轉變成直流電。大多數電流用來為電池充電，并形成低電流電路。同時勵磁繞組接收到電流注，于是通過勵磁繞組（電線環繞著鐵芯）不斷往外傳送的電流使磁棒間的磁力線加強，這些增強的磁力線使定子繞組的交流電增加。提高轉子組件速度也能提高電流量和交流發電機的電壓輸出。

電壓穩壓器是一個固態（晶體管，固定部件）的電子開關。穩壓器能夠感應系統中的電壓。它通過在一秒鐘內數次開關穩壓器來實現對交流發電機勵磁電流的控制。這樣交流發電機的輸出電壓就能夠滿足電力系統中電池和其他部件的需要。不需要任何調節器即可調整發電機穩壓器的變化率。阿克蘇Perkins帕金斯403A-15G1發動機缸體企業 ,無錫Perkins帕金斯4008TAG2發動機氣門導管油封網站,貴陽珀金斯1106S-66柴油機哪里能買到網站,鄭州Perkins帕金斯4006-23TAG4發動機維修與保養服務中心,
