CAT卡特柴油發動機3161調速器圖解介紹

請參看SENR3028，卡特彼勒3161調速器服務手冊以獲得更多的信息。

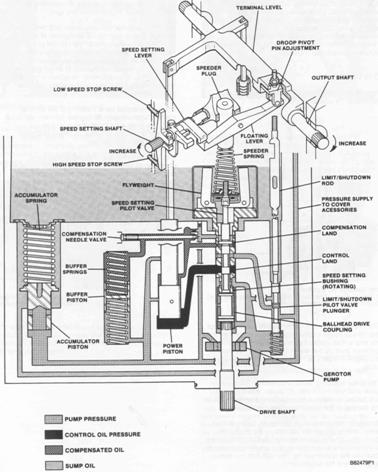

3161發電機組調速器
（1）手動速度設定控制器（2）速度調節卡特CAT發動機蓋（3）外部固定偏差調節

3161調速器是一個可以檢測（感應）卡特CAT發動機轉速的機械-液壓調節器，它通過機械連桿與卡特CAT發動機燃料系統相連接。在有必要調節卡特CAT發動機負載時，調速器可以控制每個卡特CAT發動機汽缸的燃料注入比率。

速度調節卡特CAT發動機位于調節器蓋上，需要24伏直流電源為其供電。當卡特CAT發動機被起動時，它會轉動一個速度調節螺桿來調整調節器速度調節桿的位置。

卡特CAT發動機轉速可以通過位于卡特CAT發動機前部的槽形速度設定調節器來提高或降低。順時針轉動速度設定調節器可以提高速度設定，而逆時針轉動則降低速度設定。高速或低速停止會限制調節。

為了在卡特CAT發動機轉速改變時保持其穩定性，可以通過調速器進行固定偏差和補償校正。

3161調速器的端軸在全負荷42度下轉動時，無論燃料是否打開，都可以產生最大為8?！っ祝?/span>6磅英尺）的扭矩。因為調速器端軸在液壓下可以雙向移動，且在調速器外部沒有使用回位彈簧。當調速器沒有工作時，調節器內有一個1.4牛·米（1磅英尺）彈簧將端軸移動到全閉合位置。

端軸的推薦移動（轉動）為從低空轉到全負荷間大約30度左右。這能夠保證在必要的時候，能夠讓調速器向每端運行到完全關閉位置仍有余地。

3161調速器被連接到卡特CAT發動機潤滑油系統，機油供應（下壓）通過噴嘴和內部通道被送到調節器，調速器保持讓適當的油量和剩油排出進入卡特CAT發動機，這就保證了機油能夠不斷的流經調速器。

當卡特CAT發動機被拆卸或大修之后，在卡特CAT發動機起動前需要向調速器中注入大約1.8升（2美制夸脫）的潔凈卡特CAT發動機油。3161調速器的充油塞位于外殼的頂部。
