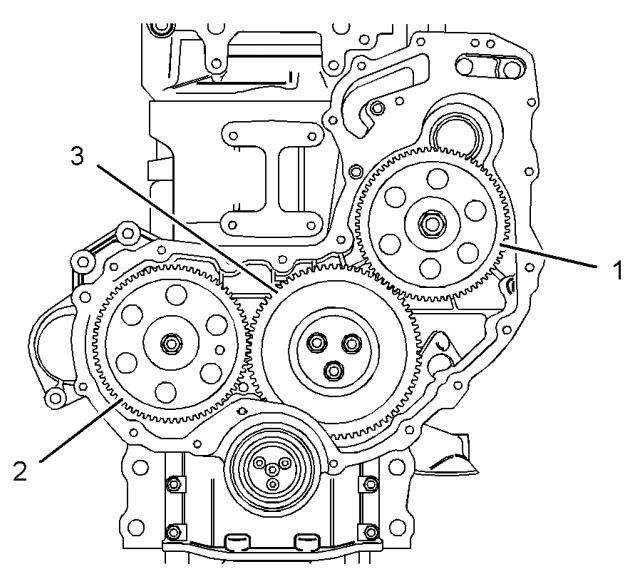

齒輪系

(1) 燃油噴油泵驅動齒輪
將螺母擰緊至以下扭矩。 ........ 24 N·m (18 lb ft)松開噴油泵軸上的鎖。
將螺母上緊到以下扭矩。 ...................................... 90 N·m (66 lb ft)
齒數 .......................................................... 68
注: 有關噴油泵軸的鎖緊扭矩，請參閱《技術規格模塊》, “噴油泵”。
(2) 凸輪軸齒輪
將凸輪軸齒輪的螺栓擰緊至下述扭矩。 .. 95 N·m(70 lb ft)
齒數 .......................................................... 68
(3) 惰輪和輪轂
將惰輪的螺栓擰緊至下述扭矩。 ........... 44 N·m(33 lb ft)
惰輪和分離式軸承組件的寬度 .. 30.164 至 30.135 mm (1.1876 至 1.1864 in)
帶法蘭的惰輪軸承的內徑 .. 50.797 至 50.818 mm(1.9999 至 2.0007 in)
惰輪轂的外徑 ................ 50.716 至 50.737 mm(1.9967 至 1.9975 in)
輪轂上惰輪軸承的間隙 ......... 0.06 至 0.102 mm(0.0024 至 0.0040 in)
惰輪軸向間隙 ...................... 0.10 至 0.205 mm(0.0039 至 0.0081 in)
最大容許軸向間隙 .............. 0.38 mm (0.015 in)
帶滾柱軸承的惰輪的軸向間隙 .. 0.10 至 0.75 mm(0.0039 至 0.0295 in)
齒數 .......................................................... 73

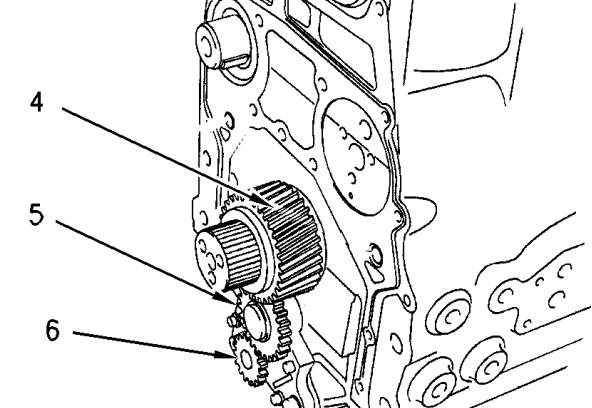

機油泵的齒輪系
(4) 曲軸齒輪
曲軸齒輪的孔徑 ................. 51.00 至 51.03 mm(2.0079 至 2.0091 in)
曲軸轂的外徑 ................ 51.021 至 51.002 mm(2.0087 至 2.0079 in)
曲軸上齒輪的間隙 .......... −0.020 至 +0.020 mm(−0.0008 至 +0.0008 in)
齒數 .......................................................... 34
(5) 機油泵惰輪
機油泵惰輪軸承內徑 ...... 16.012 至 16.038 mm(0.6304 至 0.6314 in)
機油泵惰輪軸外徑 .......... 15.966 至 15.984 mm(0.6286 至 0.6293 in)
軸上的機油泵惰輪軸承的間隙 ...... 0.028 至 0.072 mm (0.0011 至 0.0028 in)
機油泵惰輪的軸向間隙 ....... 0.050 至 0.275 mm(0.0019 至 0.0108 in)
(6) 機油泵齒輪
機油泵齒輪的齒數 ...................................... 17
齒隙值
惰輪 (5) 與機油泵驅動齒輪 (6) 之間的齒隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
機油泵惰輪 (5) 與曲軸齒輪 (4) 之間的齒隙 ......... 0.08 至 0.23 mm (0.0031 至 0.0091 in)
惰輪 (3) 與曲軸齒輪 (4) 之間的齒隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
凸輪軸齒輪 (2) 與惰輪 (3) 之間的齒隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
噴油泵齒輪 (1) 與惰輪 (3) 之間的齒隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
水泵齒輪（未顯示）與噴油泵齒輪 (1) 之間的齒隙 ......... 0.05 至 0.15 mm (0.0020 至 0.0059 in)
動力輸出裝置（如果配置）與惰輪 (3) 之間的齒隙 ........ 0.05 至 0.250 mm (0.0020 至 0.0098 in)
