Perkins1204e-e44tta和1206e-e66ta指示燈電路測試系統操作說明：

在下列情況下使用該程序：

燈具沒有接收電池電壓。

燈具不正確操作。

以下可用的診斷燈：

•停車燈

•警示燈

•等待開始燈

•低油壓燈

電子服務工具可以用作診斷援助，以開關個別燈在和關閉。

注：開關燈的診斷幫助是包含在“重寫”部分中的電子服務工具的“診斷”菜單。

Perkins1204e-e44tta和1206e-e66ta指示燈電路的典型示意圖

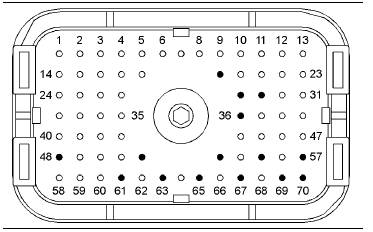

Perkins1204e-e44tta和1206e-e66ta該引腳位置的P1連接器的典型例子指示燈

（19）等待開始燈

（28）關機燈

（29）警告燈

（36）低油壓燈

（48）電池（+）

（52）電池（+）

（53）電池（+）

（55）電池（+）

（57）電池（+）

（61）地面

（63）地面

（65）地面

（67）地面

（69）地面

（70）點火開關

維修步驟1。檢查電氣連接器和布線

A.打開開關到OFF位置。徹底檢查燈連接。參考故障排除，“電連接器-檢查”詳情。

執(zhí)行一個45氮（10磅）拉力測試每在P1連接器與導線指示燈。

D.檢查螺桿為P1連接器正確的扭矩為6氮-米（53磅）。

E.檢查磨損的線束和捏點從電池到電解加工。

結果：

的確定，進行測試步驟2。

•不好

維修：修復接頭或線束和/或更換接頭或線束。

確保所有的密封件都正確到位并確保連接器正確耦合。

驗證故障排除故障。

停止。

維修步驟2。檢查燈，保險絲，和電源斷開線束上的燈。檢查燈，以確定是否該燈失敗了。

測量兩端的電阻燈的。如果阻力大于2000歐姆，燈泡已經失敗。

通過連接一個測試燈檢查電池在電池的末端。

結果：

•燈電阻小于2000歐姆和電源是可以的。燈出現在這個時候正確地操作。繼續(xù)維修步驟3。

•燈不小于2000歐姆電阻或電源不確定。

維修：更換可疑部件或維修可疑成分。驗證修理消除了故障。

停止。

維修步驟3。測量輸入到燈的插座

A.把按鍵開關的位置。

使用電子服務工具選擇“重寫”功能，以交換個人

燈開。

注：“重寫”功能包含在電子服務工具的“診斷”菜單。測量燈插座的電壓。

結果：

•電壓是12伏和24伏之間。

維修：更換燈泡。

驗證故障排除故障。

如果故障仍然存在，繼續(xù)測試步驟4。

•電壓是12伏和24伏直流–之間著手測試步驟5。維修步驟4。測試單個燈泡電路

A.斷開P1連接器。

B.徹底檢查P1連接器。參考故障排除，“電連接器-檢查”。

C.暫時斷開導線從P1連接到可疑的連接器插座燈。通過使用一個跨接線，連接末端拆下電池導線—。

E.把按鍵的位置和觀察燈。

結果：

當跳線連接時，燈就亮了。還有，當這件毛衣被關在刪除的燈的電路功能正確。著手測試步驟5。這燈沒有打開。燈電路不正常工作。有一個錯誤的線束燈與電子對抗。

維修：維修燈電路。

驗證故障排除故障。

停止。

維修步驟5。檢查電解加工電壓

A.斷開P1連接器。

B.暫時斷開導線從P1

供應嫌疑人燈的連接器。用一個合適的針來制造出一個合適的銷P1連接器。

D.安裝跳線的一端插入P1連接到可疑的連接器插座燈。連接之間的電壓測試燈電池+和接線。

E.安裝P1連接器連接到ECM。

F.將按鍵的位置。使用電子服務工具選擇的覆蓋功能，以開關個別燈和關閉。

注：“重寫”功能包含在電子服務工具的“診斷”菜單。

結果：

燈來了，電解加工的操作正確。接線或燈有故障。

按要求修理電線或燈具。驗證修復無故障。

停止。

燈沒有來，電解加工是錯誤的。修理：執(zhí)行下列維修：

1。確保最新的閃光文件在電子對抗中的應用。參考故障排除，“閃存編程”。

2。聯系帕金斯全球技術支持。

注：本次咨詢可大大減少維修時間。

3。如果帕金斯全球技術支持推薦使用一種測試電解加工，安裝一個測試電解加工。參考解決問題，“更換電解加工”。

4。使用電子服務工具來復查有源診斷碼系統。

5。如果故障得到解決與測試，重新連接故障點。

6。如果故障返回與故障點，更換電解加工。

7。使用電子服務工具以清除所有記錄的診斷代碼，然后驗證修復消除了故障。停止。
