康明斯柴油發電機組PCC3100模擬電路板A33功能介紹

康明斯柴油發電機組PCC3100模擬電路板是控制盤內唯一沒有指示燈（LED）的電路板。模擬電路板有并聯用和非并聯用二種類型。模擬電路板接收所有模擬信號，然后將模擬信號轉換成0-5伏特的直流電信號，送到數字電路板。

康明斯柴油發電機組PCC3100模擬電路板A33接線頭功能介紹

模擬電路板上共有4組接線頭功能介紹，這些接線頭功能介紹通過帶狀電纜焊在電路板上，它們分別是：

J1連接到發動機界面電路板（A31）上的J2。

J2連接到數字電路板（A32）上的J3。

J3備用模擬信號輸入。

J4連接到用戶界面電路板（A34）上的J5。

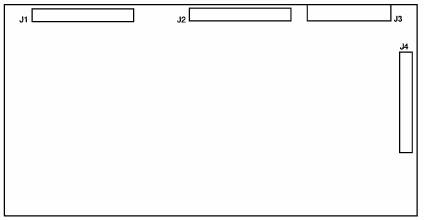

康明斯柴油發電機組PCC3100模擬電路板實物圖
