康明斯柴油發電機組PCC3100界面電路板A31接功能介紹

康明斯柴油發電機組PCC3100界面電路板可讀出操作者的控制輸入信號，監測發動機、發電機和系統的狀態，并針對正常操作和故障狀態（報警或報警停機）作出正確反應。

該電路板與發動機傳感器、蓄電池、起動馬達、調速器輸出模塊、調壓器輸出模塊和磁電式轉速傳感器（MPU）相連接。

發動機界面電路板也可連接選裝的網絡界面模塊，進行網絡通信。

在一個典型的起動程序中，LED指示燈亮的順序如下：

1.當接收到遙控起動信號且S12在自動（Auto）位置，或S12轉到運行（Run）位置時，DS11燈亮。

2.當感應出磁電式轉速傳感器的電壓信號時（發動機正在轉動）（當發動機轉動時，磁電式轉速傳感器應輸出至少1伏特的電壓），DS12燈亮。

3.當發電機組正在運行時，DS11燈滅，DS9燈亮并且DS10燈微亮。

康明斯柴油發電機組PCC3100界面電路板A31接線頭功能介紹

發動機界面電路板有7組接線頭功能介紹和一組端子排，分別為：

J1連接到數字電路板（A32）上的J4。

J2連接到模擬電路板（A33）上的J1。

J3連接到顯示電路板及前端面板開關和儀表。

J4連接到用戶界面電路板和發動機線束（含磁電式轉速傳感器MPU）。

J5連接到發動機傳感器。

J6連接到發電機組控制模塊（GCM）。

J7連接到發電機組控制模塊（GCM）。

康明斯柴油發電機組PCC3100界面電路板A31保險絲功能介紹

發動機界面電路板含有二種可更換式保險絲：

F15安培控制盤電源B+。

F35安培輔助電源B+（盤面照明燈和運行/起動觸點）。

康明斯柴油發電機組PCC3100界面電路板A31指示燈（LED）說明

發動機界面電路板共有10組指示燈，分別顯示下列狀態：

DS1低燃油位報警輸入（紅色）。

DS2低冷卻液位報警輸入（紅色）。

DS3低發動機溫度報警輸入（紅色）。

DS4S12位于運行位置（綠色），S12為運行/停機/自動開關。

DS5S12在自動位置（綠色）。

DS6緊急停機（紅色）。

DS7預留。

DS8預留。

DS9自動調壓器調節開度（綠色），很亮表示開度較大。

DS10調速器調節開度（綠色），很亮表示開度較大。

DS11起動繼電器輸出（紅色）。

DS12運行繼電器輸出（紅色）。

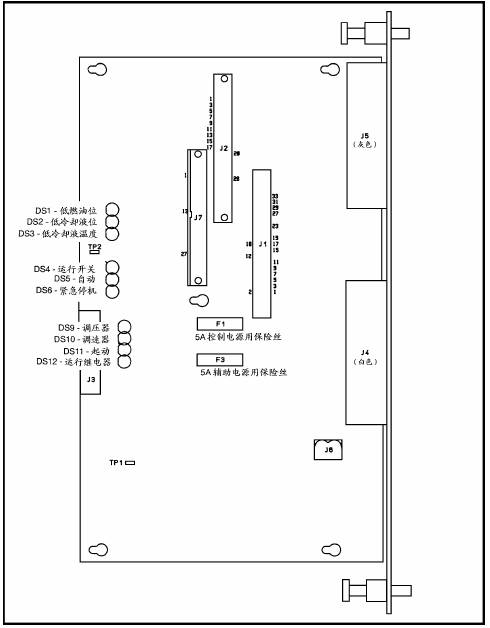

康明斯柴油發電機組PCC3100發動機界面電路板實物圖
