Perkins1103/1104柴油發動機曲軸齒輪拆卸方法與步驟

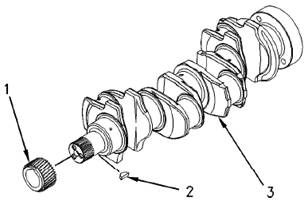

Perkins1103/1104柴油發動機曲軸齒輪典型示例

注:曲軸齒輪(1)可能在曲軸(3)上與其滑動配合。如果將曲軸(3)安裝在發動機內，先使用一個合適的工具，以確保曲軸齒輪(1)不是滑動配合，然后再從發動機上拆除曲軸。

1.如果曲軸齒輪(1)在曲軸(3)上與其滑動配合，使用一個合適的工具，拆下曲軸齒輪并且繼續進行步驟4。

2.如果曲軸齒輪(1)在曲軸(3)上不與其滑動配合，則從發動機上拆下曲軸。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸-拆卸”。

3.使用合適的工具從曲軸(3)拆下曲軸齒輪(1)。

4.從曲軸(3)上拆下鍵(2)。

Perkins1103/1104柴油發動機曲軸齒輪安裝方法與步驟

Perkins1103/1104柴油發動機曲軸齒輪典型示例

1.徹底地清潔曲軸齒輪(1)的曲軸(3)上的軸頸和鍵(2)的鍵槽。檢查曲軸齒輪(1)的軸頸、鍵槽和鍵是否有任何磨損以及損壞。必要時，更換任何損壞的零件。

2.將鍵(2)安裝到曲軸(3)中的鍵槽里。

注:曲軸齒輪(1)可能在曲軸(3)上與其滑動配合。

3.檢查曲軸齒輪(1)在曲軸(3)上是否與其滑動配合。如果曲軸齒輪(1)在曲軸(3)上與其滑動配合，繼續進行步驟5。

注:確保僅加熱了曲軸齒輪(1)。不要直接地加熱曲軸(3)。

注:一定要穿合適的工作服，以便處理加熱的曲軸齒輪。

4.如果曲軸齒輪在曲軸上不與其滑動配合，在一個烤箱里將曲軸齒輪加熱到200°C(392°F)。

5.安裝時，確保曲軸齒輪(1)的肩朝向曲軸(3)的前面。將曲軸齒輪(1)安裝到曲軸(3)和鍵(2)上。

a.如果曲軸已經從發動機上拆除，請在一個合適的時間安裝曲軸(3)。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸-安裝”。
