Perkins1103/1104柴油機曲軸主軸承瓦-拆卸

Perkins柴油機曲軸主軸承瓦拆卸方法與步驟

a.拆卸發動機油底殼。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“發動機油底殼-拆卸和安裝”。

b.僅在發動機沒有配備平衡器時卸下發動機機油泵。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“發動機機油泵-拆卸”。

c.如果發動機配備一個平衡器，卸下該平衡器。只在必要時拆下發動機機油泵。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“平衡器-拆卸”。

d.要在曲軸就位的情況下拆下后主軸承，需拆下飛輪殼體。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“飛輪殼-拆卸和安裝”。

e.要在曲軸就位的情況下拆下后主軸承，需拆下曲軸后油封，請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸后油封-拆卸”。

注:重新組裝發動機時主軸承和主軸承蓋(2)必須安裝在相同的位置。

1.確保主軸承蓋(2)上標出安裝位置和方向。

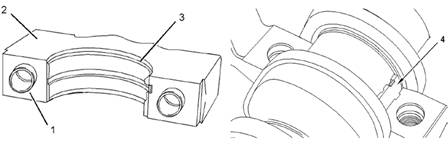

2.拆下調整螺釘(1)和主軸承蓋(2)。

3.從主軸承蓋(2)上拆下下軸瓦(3)。為保證正確安裝，將相應的軸瓦(3)和主軸承蓋(2)放在一起。

4.用適當?shù)墓ぞ撸瑥妮S承凸舌對面(4)推壓上軸瓦。推動軸瓦(4)的同時，小心地轉動曲軸。從缸體上拆下上軸瓦(4)。為保證正確安裝，將所有軸瓦(4)的上半部分放在一起。

5.對其余主軸承重復步驟2至步驟4。

注:將止推墊圈(5)和(6)安裝到主軸承上，以限制曲軸的軸向間隙。將止推墊圈安裝到Perkins三缸發動機的3號主軸承上或Perkins四缸發動機的中間主軸承上。三缸和Perkins四缸發動機的拆卸方法與步驟相似。相應圖示為Perkins四缸發動機。

6.從相應主軸承蓋兩側拆下止推墊圈(5)的下半部分。

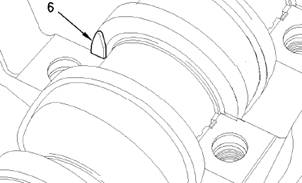

7.用適當?shù)墓ぞ撸瑥母左w相應主軸承兩側拆下止推墊圈(6)的上半部分。推壓止推墊圈(6)的同時，小心地轉動曲軸。為了松開過緊的止推墊圈(6)，如有必要，將曲軸移到發動機前部或后部。

曲軸主軸承-安裝(曲軸到位)

安裝方法與步驟

注:確保將下軸瓦(3)、上軸瓦(4)和相應的主軸承蓋(2)成套保存并按正確的順序安裝。

1.確保所有的主軸承蓋(2)清潔、干燥。確保兩個空心定位銷(1)沒有損壞并且在主軸承蓋(2)中牢固就位。

2.輕輕地擦拭下軸瓦(3)和上軸瓦(4)，以確保軸瓦清潔、干燥。檢查下軸瓦(3)和上軸瓦(4)。如有必要，更換磨損或損壞的軸瓦。

注:軸瓦必須成對更換。如果需要更換一對軸瓦，考慮同時更換所有軸瓦。

注:1號曲軸軸項的上軸瓦有潤滑油槽。其余的上軸瓦有潤滑用的油孔。所有新的上軸瓦都有潤滑用的油槽。

3.輕輕擦拭曲軸的主軸頸，以確保主軸頸清潔、干燥。

4.用清潔的發動機機油潤滑上軸瓦(4)的軸承表面并潤滑相應的主軸頸。

注:確保安裝上軸瓦(4)時，軸承凸舌能卡進缸體凹槽中。

5.將上軸瓦(4)在相應的曲軸軸頸與缸體之間滑到位。

6.用清潔的發動機機油潤滑相應的下軸瓦(3)的軸承表面。

注:安裝下軸瓦(3)時，確保軸承凸舌嵌入相應的主軸承蓋凹槽中。

7.將下軸瓦(3)安裝到相應的主軸承蓋(2)中。將主軸承蓋(2)安裝到適合的位置，確保空心定位銷定位在主軸承蓋(1)和缸體凹槽處。

8.對其余主軸承重復步驟4至步驟7。

注:將止推墊圈(5)和(6)安裝到主軸承上，以限制曲軸的軸向間隙。這些止推墊圈安裝到Perkins三缸發動機的3號主軸承上以及Perkins四缸發動機的中央主軸承上。三缸和Perkins四缸發動機的安裝方法與步驟相似。相應圖示為Perkins四缸發動機。

9.輕輕擦拭上止推墊圈(6)和下止推墊圈(5)，以確保止推墊圈清潔、干燥。檢查上止推墊圈(6)和下止推墊圈(5)。如有必要，更換損壞的止推墊圈。

10.用清潔的發動機機油輕輕潤滑上止推墊圈(6)。將上止推墊圈(6)安裝到缸體中相應主軸承的每側。上部止推墊圈(6)中的凹槽必須抵到曲軸上。如有必要，將曲軸移至前部或后部，以安裝止推墊圈(6)。

11.用清潔的發動機機油輕輕潤滑下止推墊圈(5)。將下止推墊圈(5)安裝到相應主軸承蓋的每側。下部止推墊圈(5)中的凹槽必須抵到曲軸上。

12.用清潔的發動機機油潤滑調整螺釘(7)的螺紋。

13.安裝調整螺釘(7)。將調整螺釘(7)擰緊至扭矩為245N·m(181lbft)。

14.轉動曲軸，以便確保曲軸能轉動自如。

15.檢查曲軸的軸向間隙。用撬棍朝發動機前部撬動曲軸。使用適合的塞尺測量后止推墊圈(5)和曲軸之間的軸向間隙(8)。允許的最大曲軸軸向間隙為0.51mm(0.020in)。

a.安裝后橋。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸-安裝”。

b.安裝曲軸后油封。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸后油封-安裝”。

c.安裝飛輪殼。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“飛輪殼-拆卸和安裝”。

d.如果發動機配備了平衡器并且從平衡器上拆下了發動機機油泵，安裝發動機機油泵。安裝平衡器。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“平衡器-安裝”。

e.如果發動機沒有配備一個平衡器，安裝發動機機油泵。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“發動機機油泵－安裝”。

f.安裝發動機油底殼。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“發動機油底殼-拆卸和安裝”。
