Perkins1103/1104柴油發動機曲軸前油封-拆卸

Perkins1103/1104柴油發動機曲軸前油封

a.拆下曲軸皮帶輪。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸皮帶輪-拆卸和安裝”。

b.徹底清潔曲軸前油封殼體周圍區域。

1.將拉拔器(1)支腿安裝到曲軸前油封(2)的下面，再將支腿鎖入位。

2.將適當?shù)倪m配器(3)安裝在曲軸(4)與拉拔器(1)之間。

3.使用拉拔器(1)，拆下曲軸前油封(2)。棄用曲軸前油封(2)。

Perkins1103/1104柴油發動機曲軸前油封-安裝

安裝方法與步驟

1.清潔油封殼體(8)，再檢查Perkins油封殼體是否損壞。如有必要，更換Perkins前齒輪室。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“殼體（前）-拆卸以及殼體（前）-安裝”。

2.檢查Perkins皮帶輪接觸曲軸前油封的端面是否磨損。如有必要，修理曲軸皮帶輪。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸前承磨襯套-拆卸以及曲軸前承磨襯套-安裝”，了解更多信息。

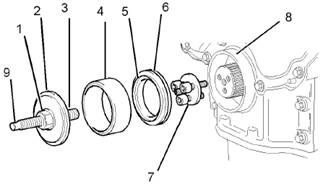

3.將21825580緊固盤(7)安裝到曲軸前部。

4.將螺母(1)和21825578壓力盤(2)安裝到螺紋桿(3)上。

注:不要潤滑曲軸前油封(6)。不要潤滑油封殼體(8)。

5.將襯套(5)和曲軸前油封(6)的組件與油封殼體(8)對齊。

6.將27610217適配器(4)安裝到襯套(5)上。

7.將壓力盤(2)安裝到適配器(4)上，再將螺紋桿(3)擰到緊固盤(7)上。檢查Perkins組件和曲軸前油封(6)與油封殼體(8)的對正情況。

8.將適當?shù)臈U經孔(9)插入螺紋桿(3)中，以防擰緊螺母(1)時螺紋桿轉動。擰緊螺母(1)，以將曲軸前油封(6)推到油封殼體(8)中。繼續擰緊螺母(1)，直到與油封殼體(8)底面接觸為止。

9.拆下零件(1)、(2)、(3)和(4)。

10.逆時針轉動襯套(5)，同時拉動襯套，才能從油封殼體(8)上拆下襯套。拆下適配器(7)。

11.立即安裝Perkins曲軸皮帶輪。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸皮帶輪-拆卸和安裝”。
