Perkins1103/1104柴油發動機水溫節溫器-拆卸和安裝

Perkins1103/1104柴油發動機水溫節溫器拆卸方法與步驟

1.將冷卻液從冷卻系統中排入適當的容器直至液位低于水溫調節器，以便保存或處理這些冷卻液。

2.松開散熱器上軟管上的軟管卡箍，從水溫調節器殼體(1)上斷開散熱器上軟管。

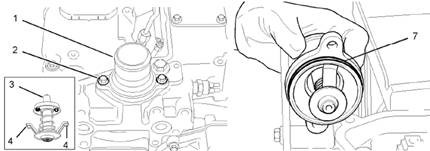

3.拆下將水溫調節器殼體(1)在缸蓋上固定到位的調整螺釘(2)。卸下水溫調節器殼體(1)。拆下水溫調節器殼體(1)的O形圈。棄置O形圈。

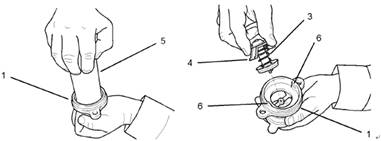

4.將27610226節溫器工具(5)安裝到水溫調節器殼體(1)中。推壓工具(5)以擠壓擋圈(4)。旋轉工具(5)以將水溫調節器(3)從水溫調節器殼體(1)的凸舌片(6)上分離。從水溫調節器殼體(1)上拆卸工具(5)。從水溫調節器殼體(1)上拆下水溫調節器(3)。

5.有關水溫調節器的正確測試步驟，請參閱《系統運作/Perkins1103/1104柴油發動機測試和調整手冊》,“水溫調節器-測試”。如有必要，更換水溫調節器(3)。

安裝方法與步驟

注意:保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。

1.清潔水溫調節器殼體(1)。確保擋圈(4)的凸舌片(6)清潔。確保O形圈(7)的座清潔。

2.水溫調節器(3)有兩個通過閥銷打開和關閉的排放口(8)。當水溫調節器處在關閉位置時，排放口(8)排放熱水和/或空氣，使之流過水溫調節器(3)。確保閥銷(8)可以在排放口內自由移動。

3.用21820221POWERPARTRedRubberGrease潤滑新O形圈(7)。將O形圈(7)安裝到水溫調節器殼體(1)適當的凹槽中。

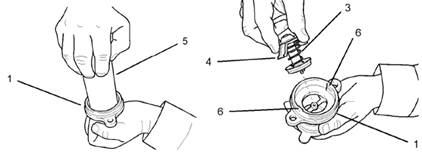

4.將水溫調節器(3)放置到水溫調節器殼體(1)中。安裝27610226節溫器工具(5)以擠壓擋圈(4)。旋轉工具(5)以將水溫調節器(3)固定到水溫調節器殼體(1)中。面，以在發動機運轉期間將水溫調節器(3)固定。

5.確保擋圈(4)正確安裝在凸舌片(6)之間。將水溫調節器殼體(1)放置在缸蓋上。

6.安裝將水溫調節器殼體(1)固定到缸蓋上的調整螺釘(2)。將調整螺釘(2)擰緊至扭矩為44N·m(32lbft)。

7.安裝散熱器上軟管，牢固擰緊軟管卡箍。

8.加注冷卻系統至適當液位。請參閱《Perkins發動機操作和保養手冊》,“加注容量”中的詳細資料。
