Perkins1103/1104柴油發動機渦輪增壓器-拆卸

Perkins1103/1104柴油發動機渦輪增壓器拆卸方法與步驟

注意:保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。

注意:在檢驗、保養、測試、調整及維修產品時，務必留心，確保液體盛裝在容器中。在打開任何腔室或拆解任何儲有液體的部件之前，要準備好用合適的容器收集液體。按照本地法規和指令處置所有液體。

注:三缸和Perkins四缸發動機的拆卸方法與步驟相似。

1.徹底清潔Perkins渦輪增壓器(1)的外表面。

2.松開軟管卡箍，從渦輪增壓器壓縮機殼體上拆下進氣口軟管。

注:排氣彎頭只是Perkins四缸發動機的選裝配置。

3.從渦輪增壓器出口上拆下排氣管或從排氣彎頭上拆下排氣管。請參閱OEM所提供的信息，了解拆卸排氣管的正確步驟。

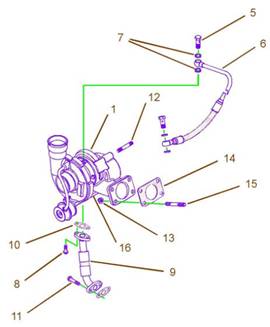

Perkins1103/1104柴油發動機渦輪增壓器典型示例

4.如果安裝有排氣彎頭，拆下排氣彎頭。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“Perkins排氣彎管－拆除和安裝”。

5.拆下螺母(2)，再?gòu)臏u輪增壓器(1)上拆下排氣適配器(3)。

6.將一個合適的容器放在渦輪增壓器(1)的下方，以收集溢出的機油。

Perkins1103/1104柴油發動機渦輪增壓器典型示例

7.卸下中空螺栓(5)。從渦輪增壓器(1)上拆下供油管組件(6)和墊圈(7)。棄置墊圈(7)。如有必要，從缸體上拆下供油管組件(6)，并棄用墊圈。

8.拆下調整螺釘(8)。從渦輪增壓器(1)上拆下排油管組件(9)。拆下接頭(10)并棄置。如有必要，拆下調整螺釘(11)，然后從缸體上拆下排油管組件(9)。棄置接頭。

9.如有必要，從渦輪增壓器殼體上拆下雙頭螺柱(12)。

注:不要使用廢氣旁通閥的執行器桿(16)來抬起渦輪增壓器(1)。

10.拆下螺母(13)。拆下渦輪增壓器(1)。拆下密封墊(14)。棄用密封墊(14)。如有必要，從排氣歧管上卸下雙頭螺柱(15)。

11.將合適的塑料螺塞安裝到渦輪增壓器(1)的供油孔和排油孔中。將合適的塑料蓋分別蓋住渦輪增壓器(1)的進口和出口。將合適的塑料螺塞分別安裝到供油管組件(6)和排油管組件(9)上。將適當?shù)乃芰仙w安裝到歧管端口上。
