卡特彼勒365C和385C挖掘機發動機轉速旋鈕開關

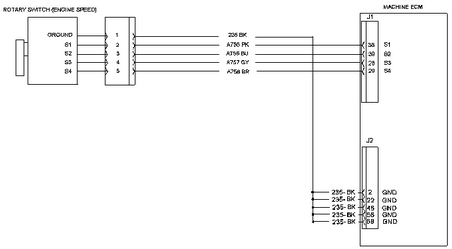

卡特彼勒365C和385C挖掘機發動機轉速旋鈕開關示意圖

該診斷代碼與發動機轉速旋鈕開關有關。 FMI 05 意味著 ECM 已檢測到開關的電流低于正常值。

產生此診斷代碼的可能原因如下：

卡特彼勒365C和385C挖掘機開關電路開路。

卡特彼勒365C和385C挖掘機開關出現故障。

卡特彼勒365C和385C挖掘機ECM 出現故障。 這不太可能。

注: 以下測試程序可能會生成其他診斷代碼。忽略生成的這些診斷代碼，并在糾正原有診斷代碼后清除這些忽略的診斷代碼。 執行此步驟序之前，請確保診斷代碼 CID 0586 FMI 05 為激活狀態。

注: 使用 146-4080 數字萬用表進行本程序中的測量。

測試步驟 1. 檢查開關。

將斷路開關和鑰匙起動開關轉到 OFF 位置。 不要啟動發動機。

從機器線束上斷開發動機轉速旋鈕開關。

使用下表確定旋轉刻度盤位置，并且檢查相應的開關電阻。

表 1
旋轉旋鈕位置	檢查開關上下列觸點之間的電阻。
1	觸點 (1)  至  觸點 (2)
3	觸點 (1)  至  觸點 (3)
7	觸點 (1)  至  觸點 (4)
10	觸點 (1)  至  觸點 (5)

預期結果:

電阻小于 5 歐姆。

結果:

正常 - 電阻小于 5 歐姆。 開關正常。 繼續測試步驟 2。

不正常 - 電阻大于 5 歐姆。 電阻測量值不正確。 開關中存在斷路。

修復: 更換開關。

停止

測試步驟 2. 檢查線束有無斷路。

將鑰匙起動開關和斷路開關轉到 OFF 位置。

從 ECM 上斷開機器線束接頭。

根據下表在開關接頭上放置跨接導線，并且檢查機器線束接頭觸點的相應電阻。

表 2
開關觸點上的跨接導線位置	機器線束觸點
觸點 (1)  至  觸點 (2)	機器線束的觸點 J1-38（導線 A755-PK）和觸點 J2-2（導線 235-BK）。
觸點 (1)  至  觸點 (3)	機器線束的觸點 J1-39（導線 A756-BU）和觸點 J2-2（導線 235-BK）。
觸點 (1)  至  觸點 (4)	機器線束的觸點 J1-28（導線 A757-GY）和觸點 J2-2（導線 235-BK）。
觸點 (1)  至  觸點 (5)	機器線束的觸點 J1-29（導線 A758-BR）和觸點 J2-2（導線 235-BK）。

預期結果:

電阻小于 5 歐姆。

結果:

正常 - 電阻小于 5 歐姆。 機器線束正常。 繼續測試步驟 3。

不正常 - 電阻大于 5 歐姆。 電阻測量值不正確。 機器線束中存在開路。

修復: 修理或更換機器線束。

停止

測試步驟 3. 檢查是否仍存在該診斷代碼。

檢查線束接頭的觸點并清潔線束接頭。

重新連接所有線束接頭。

將斷路開關和鑰匙起動開關轉到 ON 位置。

運轉機器。

檢查 CID 0586 FMI 05 的狀態。

預期結果:

CID 0586 FMI 05 處于現行狀態。

結果:

是 - CID 0586 FMI 05 處于現行狀態。 沒有糾正該診斷代碼。 ECM 可能出現故障。

修復: ECM 不太可能會出現故障。 先退出此步驟，然后重新執行此步驟。 如果沒有找到該診斷代碼的原因，則應更換 ECM。 請參閱 測試和調整, "電子控制模塊 (ECM) - 更換"。

停止

否 - CID 0586 FMI 05 為未激活狀態。 此時不存在該診斷代碼。

修復: 原有診斷代碼可能由于某個斷開以及重新連接的線束接頭上存在接觸不良引起的。恢復機器的正常運轉。

在 ECM 無法與發動機轉速旋鈕開關通信時會記錄該診斷代碼。

產生此診斷代碼的可能原因如下：

電磁閥在高壓力位置出故障。

機器線束出現故障。

ECM 出現故障。 這不太可能。

測試步驟 1. 首先檢查有無診斷代碼 CID 0586 FMI 05

將鑰匙起動開關轉到接通位置。

檢查有無激活的診斷代碼 CID 586 FMI 05。

預期結果:

不存在診斷代碼 CID 586 FMI 05。

結果:

正常 - 不存在診斷代碼 CID 586 FMI 05。 繼續測試步驟 2。

不正常 - 存在激活的診斷代碼 CID 586 FMI 05。

修復: 退出本步驟。 然后，執行針對診斷代碼 CID 586 FMI 05 的程序。

停止

測試步驟 2. 檢查線束連接。

將斷路開關轉到 OFF 位置。

檢查線束連接。 確保接頭清潔且連接緊密。

檢查線束接頭的配合。

檢查接頭處的導線。

檢查各導線的絕緣層有無缺口或磨損的痕跡。

檢查接頭上有無水氣。

檢查觸針是否臟污或腐蝕。

檢查各插銷和插孔。

預期結果:

機器線束接頭連接緊密、無腐蝕現象。

結果:

正常 - 機器線束接頭連接緊密、無腐蝕現象。 繼續測試步驟 3。

不正常 - 機器線束接頭連接不牢固、有腐蝕現象。

修復: 修理或更換機器線束。

停止

測試步驟 3. 檢查是否對接地短路

斷路開關和鑰匙起動開關仍保持在 OFF位置。

ECM 和發動機轉速旋鈕開關仍保持從機器線束上斷開的狀態。

在 ECM 的機器線束接頭上，測量機架接地和以下接頭觸點間的電阻：J1-38（導線 A755-PK）, J1-39（導線 A756-BU）, J1-28（導線 A757-GY） 和 J1-29（導線 A758-BR）。

預期結果:

電阻大于 5000 歐姆。

結果:

正常 - 電阻大于 5000 歐姆。 電路電阻正常。 繼續測試步驟 4。

不正常 - 電阻小于 5000 歐姆。 電路電阻不正常。

修復: 機架接地與機器線束中"電阻小于 5000 歐姆的電路"之間存在短路。 更換或修理機器線束。

停止

測試步驟 4. 檢查是否仍存在該診斷代碼

檢查并清潔線束接頭的觸點。

重新連接所有線束接頭。

將斷路開關（如有配備）和鑰匙起動開關轉到 ON（接通）位置。

運轉機器。

檢查顯示屏上有無激活的診斷代碼 CID 0586 FMI 12。

預期結果:

診斷代碼 CID 0586 FMI 12 不是激活狀態。

結果:

正常 - 診斷代碼 CID 0586 FMI 12 不是激活狀態。 故障不再存在。

修復: 診斷代碼可能是由于某個斷開后重新連接的線束接頭存在電氣連接不良或短路引起的。恢復機器的正常運轉。

停止

不正常 - 診斷代碼 CID 0586 FMI 12 為激活狀態。 故障沒有排除。 機器 ECM 出故障。

修復: ECM 不太可能會出現故障。 退出本步驟。 重新執行本步驟。 如果沒有找到該診斷代碼的原因，則需更換 ECM。 請參閱 測試和調整, "電子控制模塊 (ECM) - 更換"。

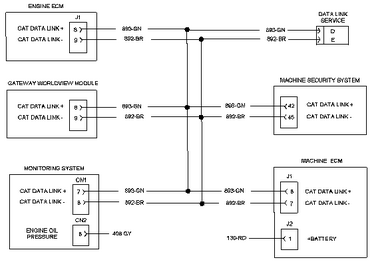

Cat Data Link 電路
