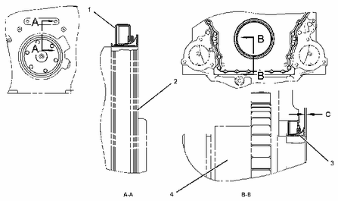

(2)曲軸的前端

(4)曲軸的后端

表1

卡特CAT 窗體底端

C15和C18發動機142-5867曲軸油封和142-5868曲軸油封的技術規格

項目

數量

零件

技術規格說明

1

1

142-5867曲軸油封

請勿將油封從套筒上分開。如果從套筒上分開了油封，則需更換油封。

應沖洗前曲軸油封的套筒和曲軸前端面。

密封沖頭不能接觸直徑在
177.80±0.25mm(7.000±0.010in)以內的曲軸油封。

3

1

142-5868曲軸油封

請勿將油封從套筒上分開。如果從套筒上分開了油封，則需更換油封。

后曲軸油封的安裝深度為
1.5±0.5mm(0.06±0.02in)。

密封沖頭不能接觸直徑在
177.80±0.25mm(7.000±0.010in)以內的曲軸油封。

應在曲軸位于最靠后位置時檢查組裝的安裝深度。

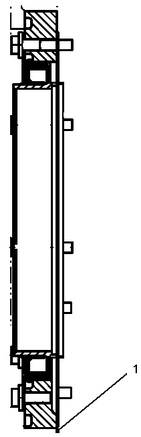

剖面A-A
