C15和C18發動機197-9322缸體套、238-2700缸體套和2W-6000缸體套的技術規格

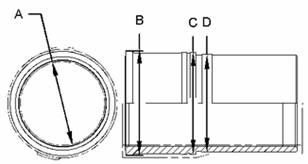

項目

數量

零件

技術規格說明

A

-

-

新缸體套瓦孔為
137.185±0.025mm(5.4010±0.0010in)。

B

-

-

法蘭厚度為
8.890±0.020mm(0.3500±0.0008in)。
最小厚度為
8.870mm(0.3492in)。

按照以下步驟安裝缸套：
1.在缸體套瓦孔表面和缸套下端的橡膠密封件上涂抹液體肥皂。
2.將加注口帶箍(1)完全浸入清潔的發動機機油中。
3.把加注口帶箍(1)立刻安裝到缸套法蘭下的凹槽中。
4.在擴展加注口帶箍之前要把缸套安裝進缸體中。

詳細資料請參閱再使用零件和修補操作指南,SEBF8068,"缸套"。此外，有關更多信息，請參閱再使用和修補指南,SEBF8049,"活塞目視檢查"。

卡特CAT 窗體底端

C15和C18發動機253-8766缸體襯套、215-2985缸體襯套、322-1126缸體襯套和304-9856缸體襯套技術規格

項目

數量

零件

技術規格說明

A

-

-

新缸套孔為
145.000±0.025mm(5.7086±0.0010in)。

B

-

-

襯套上法蘭的厚度為
8.890±0.020mm(0.3500±0.0008in)。
可重復使用的零件的最小厚度為
8.870mm(0.3492in)。

采用下列步驟將缸套安裝到缸體內：
1.將5P-3975橡膠潤滑油涂抹在缸套孔的表面。將5P-3975橡膠潤滑油涂抹在缸套底部的橡膠密封件上。
2.將加注口箍帶(1)完全浸入清潔的發動機機油中一段時間。
3.立即將加注口箍帶安裝到缸套法蘭下的槽中。
4.在加注口箍帶膨脹前，立刻將缸套安裝到孔中。

請參考再用零件指南SEBF80,68,"缸套"，了解更多信息。有關缸套凸出量檢查步驟的更多資料，請參考測試和調整,"缸套凸出量-檢查"。

卡特CAT 窗體底端

C15和C18發動機253-8766缸套、215-2985缸套和322W-6000缸套的技術規格

項目

數量

零件

技術規格說明

A

-

-

新缸套的孔徑為
145.000±0.025mm(5.7086±0.0010in)。

B

-

-

缸套上法蘭的厚度為
8.890±0.020mm(0.3500±0.0008in)。
可再使用的零件的最小厚度為
8.870mm(0.3492in)。

采用下列步驟將缸套安裝到缸體內：
1.將5P-3975橡膠潤滑劑涂抹在缸套孔的表面上。將5P-3975橡膠潤滑劑涂抹在缸套底部的橡膠密封件上。
2.將加注口箍帶(1)完全浸入清潔的發動機機油中一段時間。
3.立即將加注口箍帶安裝到缸套法蘭下的槽中。
4.在加注口箍帶膨脹前，立刻將缸套安裝到孔中。

參考再使用零件指南SEBF80,68,"缸套"，了解更多信息。此外，有關缸套突出量檢查步驟的更多信息，參考測試和調整,"缸套突出量-檢查"。
