C15和C18發動機渦輪增壓器

表1262-2944渦輪增壓器總成和262-1078渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至
5.6N·m(49.6lbin)。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2--廢氣旁通閥的開啟壓力為
179.3±3.5kPa(26.0±0.5psi)。3-268-2960卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。442N-2765耐高溫螺栓組裝前，向螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
55±5N·m(41±4lbft)。

262-1080渦輪增壓器總成和245-8474渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至
5.6N·m(49.6lbin)。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2--廢氣旁通閥的開啟壓力為
179.3±3.5kPa(26.0±0.5psi)。3-268-2960卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)44375-2467法蘭鎖緊螺母組裝前，向螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
70±5N·m(52±4lbft)。

302-7449渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至
5.6N·m(49.6lbin)。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2-268-2960卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。3--廢氣旁通閥的開啟壓力為
142.0±6.9kPa(20.6±1.0psi)。442N-2765耐高溫螺栓組裝前，向螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
55N·m(41lbft)。

239-5953渦輪增壓器總成和260-3601渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至1至2圈。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2--廢氣旁通閥的開啟壓力為
142.0±3.5kPa(20.6±0.5psi)。3-7W-2297卡箍組件擰緊至扭矩為
13.5±1.0N·m(119.5±9.0lbin)。44375-2467法蘭鎖緊螺母組裝前，向螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
70±5N·m(52±4lbft)。

262-1071渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至
5.6N·m(49.6lbin)。
3.再次擰緊至扭矩為
13.5±1.2N·m(119.5±10.6lbin)。2--廢氣旁通閥的開啟壓力為
182.0±3.5kPa(26.4±0.5psi)。3-7W-2297卡箍組件卡箍組件的扭矩為
13.5±1.2N·m(119.5±10.6lbin)。442N-2765耐高溫螺栓組裝前，向螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
55±5N·m(41±4lbft)。

230-7911渦輪增壓器總成和233-7492渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至
5.6N·m(49.6lbin)。
3.再次擰緊至扭矩為
13.5±1.0N·m(119.5±8.9lbin)。2--廢氣旁通閥的開啟壓力為
142.0±3.5kPa(20.6±0.5psi)。3-7W-2297卡箍組件擰緊至扭矩為
13.5±1.0N·m(119.5±8.9lbin)。442N-2766鎖緊螺母組裝前，向鎖緊螺母的螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
55±5N·m(41±4lbft)。

262-0974渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至
5.6N·m(49.6lbin)。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2--廢氣旁通閥的開啟壓力為
142.0±3.5kPa(20.6±0.5psi)。3-7W-2297卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。442N-2765耐高溫螺栓組裝前，向鎖緊螺母的螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
55±5N·m(41±4lbft)。

262-1052渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至
5.6N·m(49.6lbin)。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2--廢氣旁通閥的開啟壓力為
142.0±6.9kPa(20.6±0.5psi)。3-7W-2297卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。442N-2765耐高溫螺栓組裝前，向鎖緊螺母的螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
55±5N·m(41±4lbft)。

窗體頂端

296-7642渦輪增壓器總成的技術規格
項目	數量	零件	技術規格說明
1	1	9N-2038渦輪卡箍組件	按照以下步驟擰緊渦輪卡箍組件： 1.擰緊至扭矩為 18.1N·m(160.2lbin)。 2.松開至 5.6N·m(49.6lbin)。 3.再次擰緊至扭矩為 13.6±1.2N·m(120.4±10.6lbin)。
2	-	-	廢氣旁通閥的開啟壓力為 179.3±3.4kPa(26.0±0.5psi)。
3	1	268-2960卡箍組件	擰緊至扭矩為 13.6±1.2N·m(120.4±10.6lbin)
4	4	-	組裝前，向螺紋上涂覆LoctiteC5A銅防咬合劑。 將螺母擰緊至扭矩為 55±5N·m(41±4lbft)。

271-5732渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開至
5.6N·m(49.6lbin)。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2--廢氣旁通閥的開啟壓力為
179.3±3.5kPa(26.0±0.5psi)。3-268-2960卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。442N-2766鎖緊螺母組裝前，向螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
55±5N·m(41±4lbft)。窗體底端

窗體頂端

窗體底端

窗體頂端

窗體底端

262-2943渦輪增壓器總成技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.1N·m(160.2lbin)。
2.松開1到2圈。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2--廢氣旁通閥的打開壓力是
142.0±3.5kPa20(.6±0.5psi)。3-7W-2297卡箍組件擰緊至扭矩為
13.5±1.0N·m(119.5±9.0lbin)。44375-2467法蘭鎖緊螺母組裝前，將LoctiteC5A銅防咬合劑涂抹到螺紋上。擰緊至扭矩為
70±5N·m(52±4lbft)。

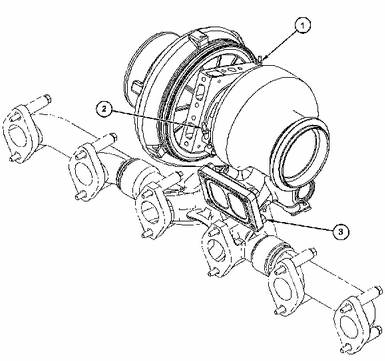

典型實例

注:組裝前，用4C-5599防粘結劑潤滑鎖止螺母的螺紋和軸承表面。

(1)鎖緊螺母的扭矩...55±5N·m(41±4lbft)

(2)壓縮機卡箍組件的扭矩...13.6±1.2N·m(120.4±10.6lbin)

按照以下步驟擰緊渦輪卡箍組件(3)：

擰緊渦輪卡箍組件至18.1N·m(160.2lbin)。 松開渦輪卡箍組件至5.6N·m(49.6lbin)。 再次擰緊卡箍組件至扭矩為13.6±1.2N·m(120.4±10.6lbin)。

廢氣旁通閥設定...158.6±3.4kPa(23.0±0.5psi)

230-7911渦輪增壓器總成的技術規格項目數量零件技術規格說明119N-2038渦輪卡箍組件按照以下步驟擰緊渦輪卡箍組件：
1.擰緊至扭矩為
18.0±1.6N·m(159.3±14.2lbin)。
2.松開1到2圈。
3.再次擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。2--廢氣旁通閥的開啟壓力為
142.0±3.5kPa(20.6±0.5psi)。3-7W-2297卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。442N-2766鎖緊螺母在裝配前，向鎖緊螺母的螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
70±5N·m(52±4lbft)。

364-4498渦輪增壓器總成和364-4501渦輪增壓器總成的技術規格項目數量零件技術規格說明11239-5858壓縮機卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)21361-7980帶夾按照以下步驟擰緊帶夾：

1.將卡箍擰緊至扭矩為
18.0±1.6N·m(159.3±14.2lbin)。
2.將卡箍松開一至兩圈。
3.再次將卡箍擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。34375-2467法蘭鎖緊螺母在裝配前，使用LoctiteC5A銅防咬合劑潤滑螺紋和軸承表面。
擰緊至扭矩為
70±5N·m(52±4lbft)。

注:組裝前，用4C-5599防粘結劑潤滑鎖止螺母的螺紋和軸承表面。

(1)鎖緊螺母的扭矩...55±5N·m(41±4lbft)

(2)壓縮機卡箍組件的扭矩...13.6±1.2N·m(120.4±10.6lbin)

按照以下步驟擰緊渦輪卡箍組件(3)：

擰緊渦輪卡箍組件至18.1N·m(160.2lbin)。 松開渦輪卡箍組件至5.6N·m(49.6lbin)。 再次擰緊卡箍組件至扭矩為13.6±1.2N·m(120.4±10.6lbin)。

廢氣旁通閥設定...165.5±3.4kPa(24.0±0.5psi)

399-8603渦輪增壓器總成的技術規格項目數量零件技術規格說明14375-2467法蘭鎖緊螺母組裝前，向螺紋上涂覆LoctiteC5A銅防咬合劑。擰緊至扭矩為
70±5N·m(52±4lbft)。

333-9830渦輪增壓器總成的技術規格項目數量零件技術規格說明117W-2297卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)219N-2038渦輪卡箍組件按照以下步驟擰緊帶夾：

1.將卡箍擰緊至扭矩為
18.0±1.6N·m(159.3±14.2lbin)。
2.將卡箍松開一至兩圈。
3.再次將卡箍擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。34375-2467法蘭鎖緊螺母在裝配前，使用LoctiteC5A銅防咬合劑潤滑螺紋和軸承表面。
擰緊至扭矩為
70±5N·m(52±4lbft)。

注:組裝前，用4C-5599防粘結劑潤滑鎖止螺母的螺紋和軸承表面。

(1)鎖緊螺母的扭矩...55±5N·m(41±4lbft)

(2)壓縮機卡箍組件的扭矩...13.6±1.2N·m(120.4±10.6lbin)

按照以下步驟擰緊渦輪卡箍組件(3)：

擰緊渦輪卡箍組件至18.1N·m(160.2lbin)。 松開渦輪卡箍組件至5.6N·m(49.6lbin)。 再次擰緊卡箍組件至扭矩為13.6±1.2N·m(120.4±10.6lbin)。

廢氣旁通閥設定...125.5±3.4kPa(18.2±0.5psi)

335-5875渦輪增壓器總成的技術規格項目數量零件技術規格說明11268-2960卡箍組件擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)219N-2038渦輪卡箍組件按照以下步驟擰緊帶夾：

1.將卡箍擰緊至扭矩為
18.1N·m(160.2lbin)。
2.將卡箍松開一至兩圈。
3.再次將卡箍擰緊至扭矩為
13.6±1.2N·m(120.4±10.6lbin)。34375-2467法蘭鎖緊螺母在裝配前，使用LoctiteC5A銅防咬合劑潤滑螺紋和軸承表面。
擰緊至扭矩為
70±5N·m(52±4lbft)。
