卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機使用維修模式

2015-9-26 15:51:44

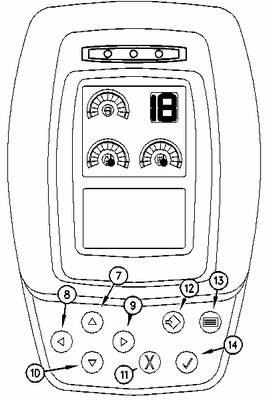

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機監視器面板

(1) 油量表

(2) 發動機冷卻液溫度表

(3) 行動燈

(4) 發動機轉速刻度盤指示器

(5) 液壓油溫度表

(6) 信息中心

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機監視器面板

(7) "向上"鍵

(8) "向左"鍵

(9) "向右"鍵

(10) "向下"鍵

(11) "取消"鍵

(12) "設定"鍵

(13) "菜單"鍵

(14) "OK" 鍵

監視器上顯示來自控制器的信息。以下維修程序和功能通過控制器可用：

控制器通知監視器關于機器的情況。部分示例列表如下：液壓油溫度, 發動機冷卻液溫度和燃油油位。控制器通知監視器關于電子控制系統的任何現有的和/或過去的故障。對控制器進行各種設定。對電子控制系統進行調節和測試。

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機維修模式的起動

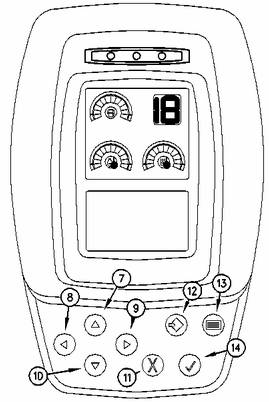

監視器面板

(7) "向上"鍵

(8) "向左"鍵

(9) "向右"鍵

(10) "向下"鍵

(11) "取消"鍵

(12) "設定"鍵

(13) "菜單"鍵

(14) "OK" 鍵

鍵盤的按鍵用于進入維修模式。按鍵用于更改模式。接下來按對應鍵，直到理想的模式出現在信息中心上為止。

"向上"鍵和"向下"鍵

"向上"鍵 (7) 和"向下"鍵 (10) 用于上下滾動查看消息區域內的各項。

"向左"鍵和"向右"鍵

"向左"鍵 (8) 和"向右"鍵 (9) 用于左右滾動查看消息區域內的各項。

"Setting（設定）"鍵

"setting（設定）"鍵 (12) 用于設定消息區域內顯示的菜單。

"Menu（菜單）"鍵

"menu（菜單）"鍵 (13) 用于訪問主菜單。

"Cancel（取消）"鍵

"cancel（取消）"鍵 (11) 用于取消當前的選擇和退出菜單屏幕。在菜單屏幕上按 "cancel（取消）"鍵時，正常工作屏幕將出現。

"OK" 鍵

"OK" 鍵 (14) 用于選擇消息區域內的突出顯示項。

維修模式的起動

以上屏幕將出現。隨后按 "menu（菜單）"鍵 (13) 。

應當按"向下"鍵。突出顯示 "PREFERENCES（首選項）"設定。按 "OK" 鍵。

以上屏幕將出現。

方向鍵用于輸入密碼。輸入密碼后按 "OK" 鍵。

顯示的典型示例

如果輸入了正確的密碼，則以上屏幕應當出現。

如果輸入的密碼不正確，則以上屏幕應當出現。

卡特彼勒315C 起動模式

采用以下方式起動維修功能：向上鍵, 向下鍵, 向左鍵和向右鍵

卡特彼勒315C退出維修模式

有兩種方法可以終止維修模式。

維修模式將在起動開關轉到斷開位置 10 秒后終止。

突出顯示第一行顯示內的 "SERVICE（維修）"。

利用"向左"鍵和"向右"鍵滾動查看顯示。顯示屏上的第一行應當顯示 "EXIT（退出）"。

當在 "exit（退出）"屏幕上按下 "setting（設定）"鍵時，維修模式終止且顯示返回上一顯示頁面。

5. 調整時鐘模式

6. SMCS — 1931

7. 窗體頂端

8. 時鐘的調整

9.窗體底端

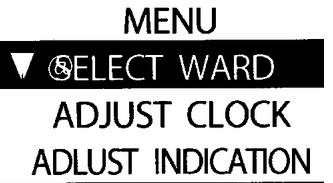

在以上菜單屏幕上，按 "menu（菜單）"鍵。

選擇"主頁 (PREFERENCES)" 選項。按 "OK" 鍵。

選擇 "ADJUST CLOCK（調整時鐘）"選項。按 "OK" 鍵。

利用方向鍵調整時間。時間設定完成后，按 "setting（設定）"鍵。卡特彼勒315C 時鐘的調整

以上菜單出現時，選中第二行上的時間輸入。按向下鍵"（10）"。時間輸入突出顯示時按 OK 鍵"（14）"。

利用向上/向下箭頭鍵修改時間。

利用左/右箭頭鍵在 12 和 24 小時制間切換。利用向上或向下鍵修改時間。時間正確時按設定鍵。

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機ECM 摘要模式

窗體頂端

使用 ECM summary mode（ECM 概要屏幕）來顯示安裝在機器中的軟件。執行以下程序訪問此模式。

窗體底端

最新軟件顯示的典型示例

進入維修模式。利用箭頭鍵選擇顯示第二行中的 "ECM SUMMARY（ECM 匯總）"。

典型監視器顯示

卡特彼勒315C 監視器顯示

選中第三行的同時，利用向左箭頭鍵和向右箭頭鍵修改 ID 編號。此動作將改變第四行的顯示。下表將描述所顯示的信息。

表 1
ECM 匯總
ID	說明
1	機型
2	機器的對應信息
3	標準控制器的零件號
4	標準控制器的序列號
5	機器技術參數
6	軟件的零件號
7	軟件的日期
8	發動機和泵的型號
101	機具型號
102	附件控制器的零件號
103	機具的技術參數
104	附件控制器的序列號
105	閃存文件的零件號
106	閃存文件的日期
