三一挖機發動機不能升速降速的原因分析與維修

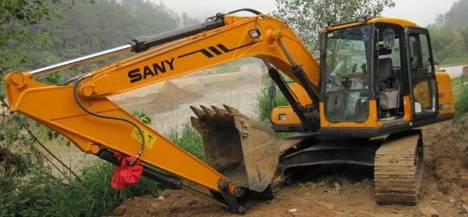

造成故障的現象：SY220C5發動機啟動后,發動機無法升降速

故障原因：1、檢查各保險絲是否正常；

2、檢查油門旋扭是否正常;

3、檢查控制器輸出步進方向信號601、步進脈沖信號701輸出電壓是否正常;

4、檢查步進電機驅動器輸出電壓A+與A-,B+與B-之間電壓是否正常;

5、檢查油門位置傳感器是否正常;

6、檢查步進電機是否正常。

故障維修排除的方法：1、檢查42#號線、29#號線電壓正常(DC24V)；

2、檢查油門檔位顯示正常,說明油門旋扭正常

3、檢查控制器步進方向信號601,步進脈沖信號701輸出電壓正常,說明控制器輸出正常；

4、檢查步進電機驅動器A+與A-,B+與B-，輸出電壓正常;(AC24-28V),說明步進電機驅動器正常;

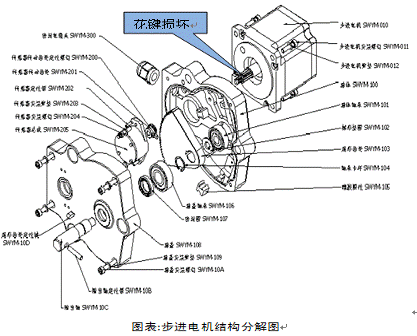

5、測量步進電機A+與A-,B+與B-之間電阻正常,用手拉動油門拉桿,發現油門拉桿拉動困難 ,進一步檢查發現電機傳動花鍵與扇形齒輪之間卡滯,花鍵損壞,更換油門馬達后正常;

排故體會： 機器斷電情況下先手動拉動油門拉桿 ,檢測馬達有無卡滯現象；再將設備通電,手動拉動油門拉桿,可判定A+與A-,B+與B-有無電壓輸出，該方法可排除是電器或是步進電機機械故障。
