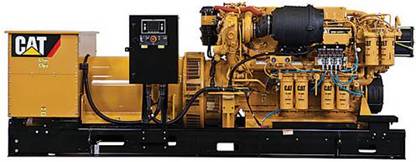

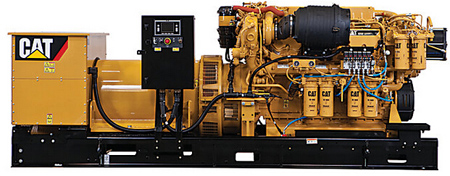

卡特彼勒C32船用柴油發電機組

卡特彼勒船用柴油發電機組C32 ACERT IMO II

規格

發電機組技術規格

最小額定值	550 eKW（688 kVA）
最大額定值	940 ekW（1175 kVA）
頻率	50 Hz 或 60 Hz
速度	1500 rpm（50 hz）或 1800 rpm（60 hz）

發動機技術規格

發動機型號	V 12，四沖程柴油發動機
缸徑	145.0 mm
排量	32.1 L
沖程	162.0 mm
進氣方式	. 雙渦輪增壓后冷式
調速器類型	電子裝置
卡特彼勒燃油系統	柴油

發電機組配置

排放/燃油策略

IMO II

發電機組尺寸

重量（估計）	7131.0 kg
長度	4275.9 mm
寬度	1671.1 mm
高度	1800.0 mm
長度	4271 mm/168.2"（最小值），4452 mm/175.3"（最大值）

發電機技術規格

支架尺寸	1423, 1467
勵磁	永久磁體（PMG）
節距	2/3
電極數量	4
軸承數量	2 個滾柱軸承
引線數量	6
絕緣	H 級
IP 防護等級	防滴式 IP 23*
調整	近聯式適配器
波形偏差（線間）	< 3.0%
電壓調節器	Cat® 數字電壓調節器（CDVR）
電壓調節	± 0.5%（穩態）
電話干擾系數	< 50

C32 ACERT IMO II 標準設備

卡特彼勒柴油發動機進氣系統

獨立回路后冷器（SCAC）

水套水冷卻式渦輪增壓器

渦輪增壓器入口，152 mm（6"）外徑直接頭

卡特彼勒柴油發動機控制系統

如果未選擇 EMCP 面板或 MGCP 選件作為選裝設備，則起動/停止控制裝置必須由客戶供應

電子診斷和故障記錄

用于擴展環境條件的發動機保護模式

電子空燃比控制

油門輸入信號選件

0 - 5 伏

4 - 20 mA

PWM（脈沖寬度調制）

卡特彼勒冷卻系統

用于換熱（HEX）和龍骨冷卻發動機的獨立回路后冷器（SCAC）

用于 HEX 冷卻發動機的水套水（JW）和 SCAC 熱交換器外殼和管道

齒輪驅動型 SCAC 泵

齒輪驅動型水套水泵

僅用于 HEX 冷卻發動機的齒輪驅動型青銅葉輪海水泵

帶海水泵接頭的水套水 HEX：76.2 mm（3"）外徑標準

4 螺栓 ANSI 法蘭接頭

不帶海水泵接頭的水套水 HEX：2.5" 軟管倒鉤接頭（入口）、76.2 mm（3"）外徑標準 4 螺栓ANSI 法蘭（出口）

龍骨接頭：76.2 mm（3"）外徑標準 4 螺栓ANSI 法蘭接頭

用于維持適當泵入口壓力的 SCAC 和 JW 分流箱

卡特彼勒排氣系統

水冷式排氣歧管和渦輪增壓器

4 螺栓 130 mm（5.12"）直徑法蘭排氣口

飛輪和飛輪外殼

飛輪外殼，SAE 編號 0

飛輪，18"，136 齒

SAE 標準旋轉

卡特彼勒燃油系統

旋壓式雙工燃油濾清器，右側維修

燃油接頭尺寸：

安裝在后冷器分流箱后面的板式燃油冷卻器

齒輪驅動型輸油泵

手動燃油充注泵

發電機和發電機附件

SR5 模繞

2 個滾柱軸承

永久勵磁

4 極，6 根引線，并聯星形連接

Caterpillar 數字電壓調節器（CDVR）

船用 H 級絕緣，F(xiàn) 級溫升

安裝在表面的鉑金（PT100）3 導線 RTD，定子上每相 2 個，

支撐軸承上各一個

防凝空間加熱器（2 個元件 - 240 VAC、1000 瓦

IP23 防護適用于與固定式水基局部消防系統（FWBLAFFS）配套使用

適用于苛刻環境保護的系統 IV 絕緣層

卡特彼勒潤滑系統

單工機油濾清器，右側維修

深油槽底殼

右側維修機油加注口位置

右側維修油尺

齒輪驅動型機油泵

卡特彼勒安裝系統

成型通信通道導軌，300mm（11.81"）高

六個散裝組合式螺旋彈簧/橡膠

隔振器，安裝在套件底座下方

動力輸出

交流發電機傳動聚酯纖維 V 形槽

注：不提供標準動力輸出

常規

前減振器護罩

HEX 和龍骨冷卻發動機上的通用電氣連接點

發動機未配備鍍鋅部件

發動機經過 D2/E2 排放循環認證

C32 ACERT IMO II 選裝設備

CATERPILLAR A 和 P 套件選件

卡特彼勒排氣系統

干式彎管

柔性接頭

法蘭

消音器

火花熄滅消音器

防雨蓋

卡特彼勒柴油發動機進氣系統

進氣濾清器

封閉式曲軸箱通風系統

充電系統

蓄電池充電器

充電交流發電機

卡特彼勒柴油發動機控制系統

負載共享附件

卡特彼勒燃油系統

油水分離器

卡特彼勒潤滑系統

雙工機油濾清器

油槽泵

卡特彼勒保護系統

燃油和機油護罩

卡特彼勒起動系統

單 24 伏電起動馬達

空氣起動馬達

雙起動馬達（電動和氣動）

空氣起動附件

起動輔助裝置 - JW 加熱器

蓄電池組 - 24 伏 - 干式
