三菱S12柴油發動機前部裝置的解體、檢修

在進行解體之前，注意掌握三菱S12柴油發動機各部分的現狀，有助于分析故障原因和提高檢修作業的效率。

希望根據檢修內容和目的，確認各項目中所要求的事項。

測量三菱S12柴油發動機減振器的端面跳動、徑向跳動檢測三菱S12柴油發動機風扇從動齒輪的齒隙、軸向間隙檢測前惰齒輪的齒隙、軸向間隙

前部裝置的解體、檢修

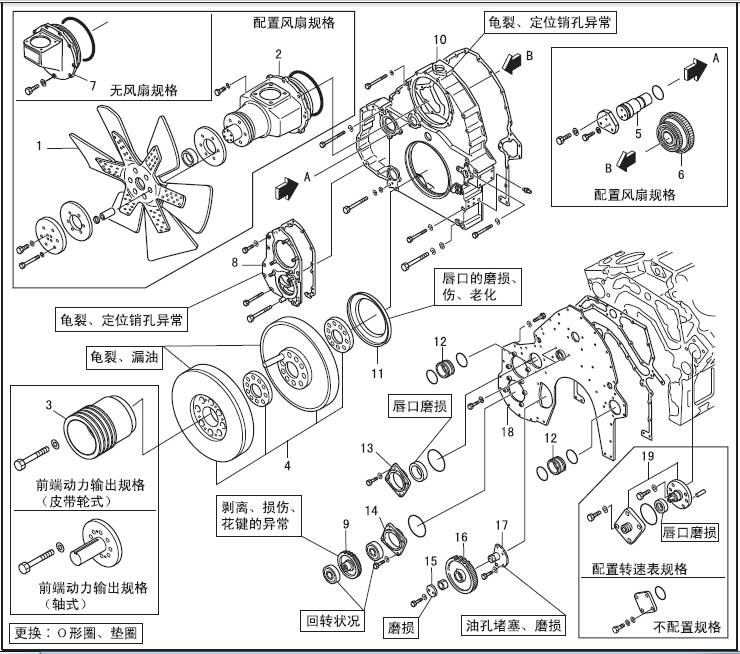

解體順序

1 三菱S12柴油發動機風扇（三菱S12柴油發動機風扇配置規格）( 約50 kg)( 大型三菱S12柴油發動機風扇配置規格　約80 kg)

2 三菱S12柴油發動機風扇驅動器總成（約55 kg）（三菱S12柴油發動機風扇配置規格）( 解體、檢修和組裝參照「三菱S12柴油發動機冷卻系統」的項）

3 三菱S12柴油發動機曲軸皮帶輪

4 三菱S12柴油發動機減振器( 約50 kg)、隔板

5 三菱S12柴油發動機風扇驅動器惰軸（三菱S12柴油發動機風扇配置規格）

6 三菱S12柴油發動機風扇驅動器惰齒輪（三菱S12柴油發動機風扇配置規格）

7 呼吸器殼體（無三菱S12柴油發動機風扇規格）

8 泵座板

9 三菱S12柴油發動機潤滑油泵齒輪

10 前側齒輪箱( 約70 kg)

11 三菱S12柴油發動機油封

12 水管連接套

13 三菱S12柴油發動機水泵軸承端蓋

14 三菱S12柴油發動機潤滑油泵軸承端蓋

15 三菱S12柴油發動機推力片

16 惰齒輪

17 三菱S12柴油發動機惰齒輪軸

18 前端板( 約25 kg)

19 三菱S12柴油發動機油封座、連接器( 轉速表配置規格)

注:(a) 三菱S12柴油發動機風扇、呼吸器殼體、三菱S12柴油發動機曲軸皮帶輪的形狀根據用戶和規格有所不同。(b) 三菱S12柴油發動機減振器的零部件構成根據用戶和規格有所不同。
