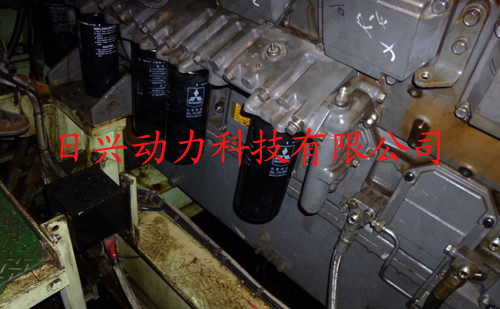

三菱S6R柴油發動機冷卻系統

1. 三菱S6R柴油發動機冷卻系統的拆卸，檢測............ 10-3

1.1三菱S6R柴油發動機 水泵、恒溫器、水管的拆卸，檢修........... 10-3

1.2 三菱S6R柴油發動機熱交換器、冷卻水管的拆卸，檢修........... 10-4

1.3 三菱S6R柴油發動機海水泵、水管的拆卸，檢修.... 10-5

1.4 三菱S6R柴油發動機空氣冷卻器用水泵、恒溫器、水管的拆卸，檢修............ 10-6

2. 三菱S6R柴油發動機冷卻系統的解體，檢修，組裝...... 10-7

2.1 三菱S6R柴油發動機張緊輪的解體，檢測.......... 10-7

2.2 恒溫器的解體，檢測.......... 10-8

2.3 三菱S6R柴油發動機缸套冷卻水用、空氣冷卻器用恒溫器的拆卸，檢修......... 10-11

2.4 熱交換器的解體，檢修....... 10-12

2.5 三菱S6R柴油發動機水泵的解體、檢修........... 10-13

2.6 檢測三菱S6R柴油發動機水泵...... 10-15

2.7 檢測三菱S6R柴油發動機水泵軸.... 10-15

2.8 三菱S6R柴油發動機水泵的組裝.... 10-16

2.9 三菱S6R柴油發動機空氣冷卻器冷卻用水泵的解體，檢修........ 10-19

2.10 三菱S6R柴油發動機空氣冷卻器冷卻用水泵的組裝. 10-22

2.11 三菱S6R柴油發動機海水泵的解體，檢修......... 10-24

2.12 三菱S6R柴油發動機海水泵的組裝.. 10-26

2.13 三菱S6R柴油發動機風扇驅動器的解體，檢修..... 10-30

2.14 風扇驅動器的檢測........... 10-31

2.15 軸承瓦、磨擦橡膠片、墊圈的檢測............ 10-31

2.16 三菱S6R柴油發動機油封軸套的檢測 10-31

2.17 三菱S6R柴油發動機更換油封軸套.. 10-31

2.18 三菱S6R柴油發動機風扇驅動器的組裝........... 10-32

3. 三菱S6R柴油發動機冷卻系統的安裝.... 10-35

3.1 三菱S6R柴油發動機安裝水管（空氣冷卻器）..... 10-35

3.2 三菱S6R柴油發動機安裝水泵、海水泵........... 10-35

1. 三菱S6R柴油發動機冷卻系統的拆卸，檢測

1.1 水泵、恒溫器、水管的拆卸，檢修

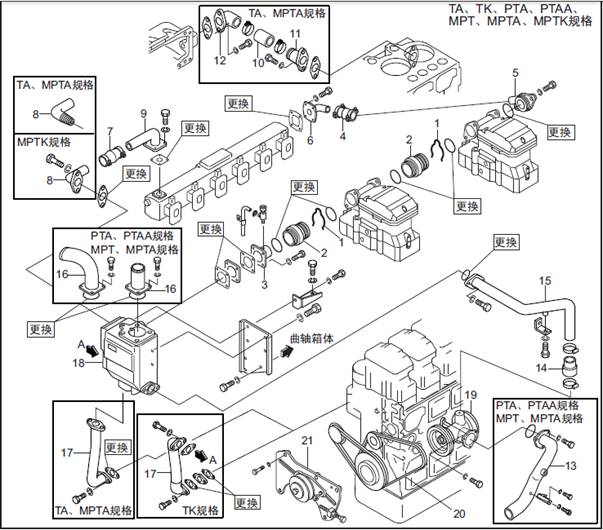

三菱S6R柴油發動機水泵、恒溫器、水管的拆卸，檢修

拆卸順序

1 卡環

2 管接頭

3 冷卻水管

4 管接頭

5 冷卻水管

6 冷卻水管

7 管接頭

8 冷卻水管

9 冷卻水管

10 橡膠軟管

11 冷卻水管

12 冷卻水管

13 冷卻水管

14 橡膠軟管

15 冷卻水管

16 冷卻水管

17 冷卻水管

18 恒溫器

19 水泵 ( 約24 kg)

20 皮帶

21 三菱S6R柴油發動機張緊輪
