三菱S6R柴油發動機缸套、三菱S6R柴油發動機活塞、三菱S6R柴油發動機連桿的解體，檢修

在進行解體之前，注意掌握發動機各部分的現狀，有助于分析故障原因和提高檢修作業的效率。

請根據檢修內容和目的，確認各項目中所要求的事項。

􀂌 測量三菱S6R柴油發動機活塞的突出量

􀂌 測量三菱S6R柴油發動機連桿的軸向間隙

􀂌 測量三菱S6R柴油發動機缸套的內徑

􀂌 測量三菱S6R柴油發動機缸套凸肩部分的突出量

三菱S6R柴油發動機缸套、三菱S6R柴油發動機活塞、三菱S6R柴油發動機連桿的解體，檢修

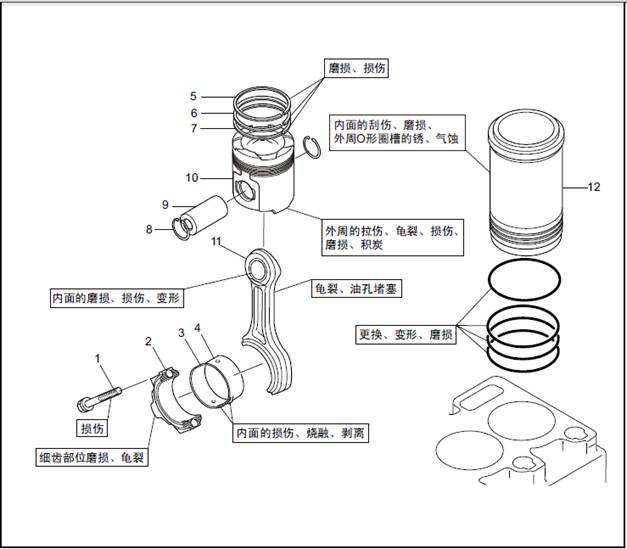

解體順序

1 三菱S6R柴油發動機連桿端蓋螺栓

2 三菱S6R柴油發動機連桿端蓋

3 三菱S6R柴油發動機連桿軸承瓦下軸瓦

4 三菱S6R柴油發動機連桿軸承瓦上軸瓦

5 第 1 氣環

6 第 2 氣環

7 油環

8 卡環

9 三菱S6R柴油發動機活塞銷

10 三菱S6R柴油發動機活塞

11 三菱S6R柴油發動機連桿

12 三菱S6R柴油發動機缸套 (S6R: 約16 kg)(S6R2: 約19 kg)
