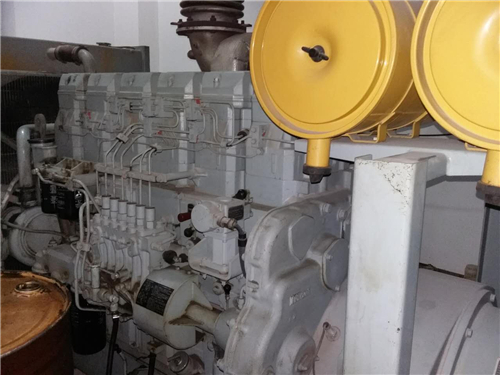

后部裝置的解體，檢修

在進行解體之前，注意掌握發動機各部分的現狀，有助于分析故障原因和提高檢修作業的效率。

請根據檢修內容和目的，確認各項目中所要求的事項。

􀂌 測量三菱S6R柴油發動機飛輪的端面跳動、徑向跳動

􀂌 測量正時齒輪的齒隙

􀂌 測量惰齒輪、三菱S6R柴油發動機凸輪軸的軸向間隙

后部裝置的解體，檢修

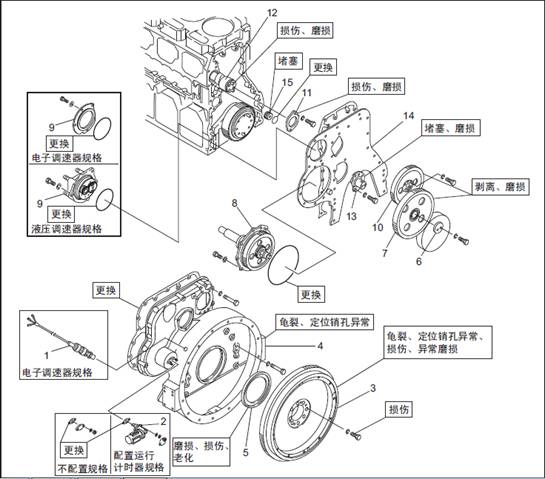

解體順序

1 轉速傳感器( 電子調速器規格)

2 運行計時器( 運行計時器配置規格)

3 三菱S6R柴油發動機飛輪( 標準: 約83 kg)(FCD 規格: 約42 kg)( 陸用離合器: 約100 kg)

4 正時齒輪箱( 約88 kg)

5 油封

6 推力片

7 惰齒輪

8 三菱S6R柴油發動機燃油噴油泵驅動器( 解體、檢修和組裝，參考[ 燃油系統])

9 調速器驅動器（液壓調速器規格）( 解體、檢修和組裝，參考[ 燃油系統])

10 三菱S6R柴油發動機凸輪軸齒輪

11 推力片

12 三菱S6R柴油發動機凸輪軸 ( 約32 kg)

13 惰軸

14 后端板

15 三菱S6R柴油發動機噴油器板

注: 三菱S6R柴油發動機飛輪的形狀根據不同用途和規格有所不同。

2.1 測量三菱S6R柴油發動機飛輪的端面跳動、徑向跳動

檢測三菱S6R柴油發動機飛輪的端面跳動、徑向跳動，掌握現在的狀況。

檢測要領參考「發動機本體的組裝」的「檢測三菱S6R柴油發動機飛輪的端面跳動、徑向跳動」項。

測量三菱S6R柴油發動機飛輪的端面跳動、徑向跳動

2.2 拆卸三菱S6R柴油發動機飛輪

(1) 安裝吊具以免三菱S6R柴油發動機飛輪掉落。

(2) 均等的旋入２個拆卸用螺栓，將三菱S6R柴油發動機飛輪拆下。

拆卸三菱S6R柴油發動機飛輪

2.3 拆卸正時齒輪箱

(1) 安裝吊具以免正時齒輪箱掉落。

(2) 將正時齒輪箱向外拉至脫出定位銷，然后拆下。

(3) 拆卸正時齒輪箱的油封。

注: 更換拆下的油封。油封不能重新使用。

拆卸正時齒輪箱

2.4 測量正時齒輪的齒隙

檢測正時齒輪的齒隙，掌握現在的狀況。

檢測要領參考「發動機本體的組裝」的「測量正時齒輪的齒隙」項。

測量正時齒輪的齒隙

2.5 測量惰齒輪的軸向間隙

檢測惰齒輪的軸向間隙，掌握現在的狀況。

檢測要領參考「發動機本體的組裝」的「測量惰齒輪的軸向間隙」項。

測量惰齒輪的軸向間隙

2.6 拆卸惰齒輪

(1) 從惰軸上拆下推力片。

(2) 從惰軸上拆下惰齒輪。

拆卸惰齒輪

2.7 拆卸調速器驅動器、三菱S6R柴油發動機燃油噴油泵驅動器

從后端板拆下調速器驅動器（液壓調速器規格）、三菱S6R柴油發動機燃油噴油泵驅動器。( 解體、檢修和組裝，參考[ 燃油系統])

拆卸調速器驅動器、三菱S6R柴油發動機燃油噴油泵驅動器

2.8 測量三菱S6R柴油發動機凸輪軸的軸向間隙

檢測三菱S6R柴油發動機凸輪軸的軸向間隙，掌握現在的狀況。

檢測要領參考「發動機本體的組裝」的「測量三菱S6R柴油發動機凸輪軸的軸向間隙」項。

測量三菱S6R柴油發動機凸輪軸的軸向間隙

2.9 拆卸三菱S6R柴油發動機凸輪軸齒輪

從三菱S6R柴油發動機凸輪軸上拆下三菱S6R柴油發動機凸輪軸齒輪。

拆卸三菱S6R柴油發動機凸輪軸齒輪

2.10 拆卸三菱S6R柴油發動機凸輪軸

(1) 拆卸推力片。

(2) 從三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱體的側蓋口支住三菱S6R柴油發動機凸輪軸，從三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱體內拆出。

注: 在拆出三菱S6R柴油發動機凸輪軸前，先拆下安裝在三菱S6R柴油發動機凸輪軸前端的油封座、油封和聯軸器。

拆卸三菱S6R柴油發動機凸輪軸

2.11 拆卸惰軸

均等的旋入２個拆卸用螺栓，將惰軸拆下。

拆卸惰軸

2.12 拆卸后端板

(1) 從三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱上拆卸后端板。

(2) 從三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱上拆卸三菱S6R柴油發動機噴油器板。

拆卸后端板
