三菱S6R發動機運轉中的檢測

在磨和運轉時要注意以下事項，確認無異?，F(xiàn)象。

油圧、油溫

冷卻水溫、水容量

漏油、漏水、漏氣，特別是增壓器潤滑油油管安裝部位

的漏油

音、振動

進氣壓力、進氣溫度

排氣顏色、臭味

排氣溫度

左右氣缸不一致

油霧氣體( 量、色)

轉速變動

回轉部分的端面跳動、徑向跳動

儀表、報警的顯示和動作

2.3.3 磨合運轉后的檢測，調整

三菱S6R發動機氣門間隙

燃油噴油正時

緊固外周的螺栓、螺帽

三菱S6R發動機皮帶的張緊力

漏油等異常的調查和修理

3. 三菱S6R發動機的試驗和調整

(a) 三菱S6R發動機的試驗、調整和封印，僅允許在我公司指定的維修工廠內實施。

在我公司指定的維修工廠以外實施封印時，應向我公司指定的維修工廠提出試驗、調整和封印作業的合同檢驗的委托申請。

(b) 發動機的性能檢測和調整，應在發動機進行充分暖機運轉，在水溫和油溫穩定后實施。

在磨合運轉結束，可進行正常運轉以后，實施發動機的性能、機能的檢測和調整。

務必記錄試驗結果，和本機器的出廠時的數據相比較。

3.1 發動機的一般性能試驗燃油消耗率、各部分溫度、各部分壓力、排氣濃度

3.2 排氣性能試驗排氣分析

3.3 調速器性能試驗

無負載最低轉速( 低空轉) 的設定

無負載最高轉速( 高空轉) 的設定負載投入、斷油停機試驗調速器變動率、顫振、轉速變動的確認其他，調速器控制器設定條件的確認

3.4 三菱S6R發動機報警動作、緊急停止試驗油壓降低、水溫上升、過速度

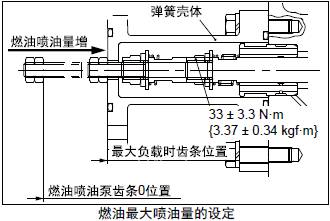

3.5 三菱S6R發動機燃油最大噴油量的設定

(1) 燃油噴油泵齒條前端(前側)的齒條設定端帽拆卸的狀態，施加額定（最大）負載。

(2) 在齒條前端的雙螺帽和彈簧罩殼的端面相接觸的位置處旋緊螺帽。

3.6 封印

所有的性能檢驗和調整結束后，發動機停止，對調速器執行器和噴油泵齒條之間規定部分實施封印。

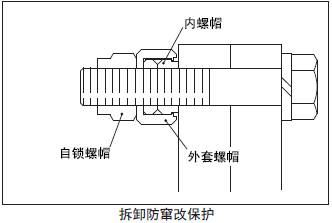

3.6.1 拆卸防竄改保護

防竄改保護螺帽有２重構造，不能夠簡單的旋轉拆除。拆除時，必須切斷破壞筒形外螺帽，然后才能拆卸內螺帽。

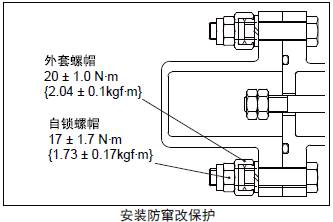

3.6.2 安裝防竄改保護

按照規定扭矩旋緊防竄改保護螺帽，確認切斷內螺帽。

發動機檢測記錄表　(SR系列)

No.1 檢測三菱S6R發動機氣缸套內徑

No.2 檢測三菱S6R發動機氣缸套凸肩的突出量

No.3 檢測三菱S6R發動機氣門導管的內徑及閥桿的外徑

No.4 檢測三菱S6R發動機氣缸頭的三菱S6R發動機氣門下沉量、閥座寬以及三菱S6R發動機氣門加工余量

No.5 檢測三菱S6R發動機氣缸頭下表面的變形量

No.6 檢測三菱S6R發動機連桿襯套內徑和連桿大端軸承孔的內徑

No.7 檢測三菱S6R發動機搖臂軸襯的內徑和搖臂軸外徑

No.8 檢測三菱S6R發動機活塞銷孔的內徑和活塞銷的外徑

No.9 檢測三菱S6R發動機氣門的間隙

No.10 檢測三菱S6R發動機燃油噴油器的噴油壓力

No.11 檢測三菱S6R發動機凸輪軸的軸襯內徑和凸輪軸的軸頸外徑(右側)

No.12 檢測三菱S6R發動機凸輪軸的軸襯內徑和凸輪軸的軸頸外徑(左側)

No.13 檢測三菱S6R發動機曲軸的軸向間隙
