利萊森瑪系列R449，R448，R438，R230、R250

原裝利萊森瑪整流環整流套環套件（LSA42.2，LAS43.2/44.2，LSA46.2/47.2，LAS49.1/50.2/51.2）

利萊松瑪R448AVR

電壓調整率 < ±0.5%

具LAM功能增加投載瞬間的穩定度

以連接線選擇 50/60Hz

具低頻保護與過激磁電流限制功能

可選擇單相或三相電壓檢測功能

具緩慢起動功能可穩定初期電壓

具兩段反應時間穩定調整

電壓：端子 0-110V = 95~140V 端子 0-220V = 170~260V 端子 0-380V = 340~520V
頻率：50/60Hz 以連接線選擇

電源輸入電壓：40~150VAC 三相

磁場輸出電壓：最大 160VDC @ 120VAC 電源 電流：最大10A

電壓調整率 < ±0.5% (引擎轉速變動在4%內)

電壓建立 在AVR輸入端子需剩磁電壓5VAC以上

外部電壓調整 ±10% @ 1KΩ

電壓緩慢建立時間 在AVR輸入端子需剩磁電壓5VAC以上

諧波輔助繞組 6~150VAC (無載rms)

LAM電壓下降比例 10%與15% 由跨線選擇

反應時間 0.3~1秒 @ ±20% 電壓變動
振動：1.5G @ 5~30Hz , 5.0G @ 30~500Hz

特性調整鈕

 VOLT：調整電壓
STAB：調整穩定度
V/Hz：低頻保護
EXC.MAX：磁場電流限制
STAT(DROP)：電壓壓降調整

尺寸 長203.0 x 寬153.0 x 高60.5 mm

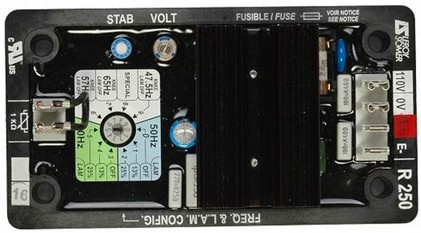

利萊松瑪R250AVR

SHUNT勵磁系統
SHUNT勵磁電機是由R250電壓調節器驅動。
調節器根據電機的輸出電壓控制勵磁系統。
SHUNT勵磁電機無短路容量,設計簡單。
規格參數：
電壓調整：± 0.5%左右
補給范圍/電壓檢測：85-139伏 (50/60赫茲)
瞬態電壓± 20％的變化幅度的快速響應時間為500毫秒。
電壓設定P1。
穩定性設定P2。
8安保險絲提供保護，緩動（支持10安，10秒）。

利萊松瑪R438AVR

R438可用APER或PMG勵磁系統。R438的電路通過調節勵磁電流提供了發電機輸出電壓的閉環控制。
規格參數：
電壓調整：± 0.5%左右
短路容量：額定3Xl，10秒 (AREP or PMG 勵磁系統)
電壓讀出：
95 to 140伏 (50/60赫茲);
170 to 260伏 (50/60赫茲);
340 to 520伏 (50/60赫茲)
響應時間:
常態下±20%電壓調節用時1秒;
快速響應±20%電壓調節用時0.3秒。
遠程電壓調節范圍: ±5%
