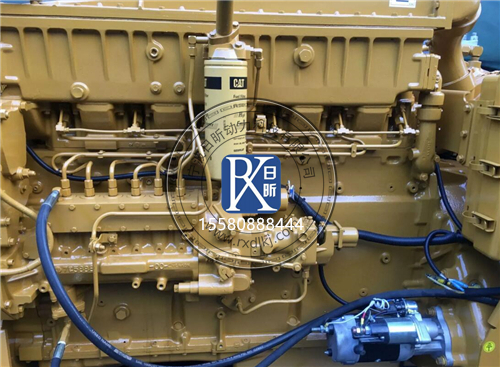

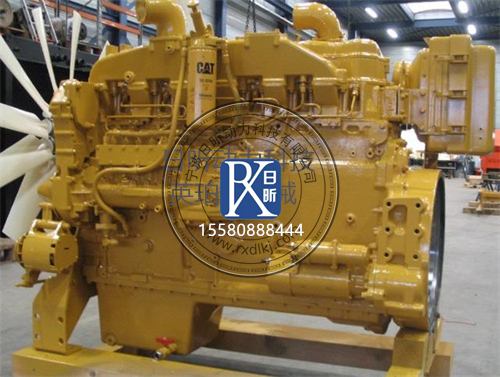

卡特3406發動機作為卡特彼勒公司經典的工程機械動力裝置,憑借其高可靠性和強勁動力廣泛應用于挖掘機、裝載機、發電機組等領域。然而,隨著設備服役年限增長或維護不當,該型號發動機常出現若干高頻故障,直接影響設備出勤率與經濟性。本文將系統分析五大典型故障的成因、診斷方法及修復方案,并結合實際案例提供技術參考。
一、發動機功率不足與冒黑煙
故障機理:
燃燒不充分是根本原因,具體可分為三類情況:
1. 進氣系統堵塞:空氣濾清器長期未更換(超過500工作小時)或預濾器積塵,導致進氣阻力增大。實測顯示,濾芯堵塞可使進氣量下降30%,渦輪增壓器轉速不足;
2. 燃油系統異常:噴油器開啟壓力低于17000psi標準值(新件應為19500-20500psi),或高壓油泵柱塞磨損造成供油提前角偏差;
3. 渦輪增壓器故障:浮動軸承磨損導致增壓壓力不足,典型表現為1000rpm時增壓壓力低于15psi(標準值18-22psi)。
診斷流程:
- 優先使用ET診斷儀讀取故障代碼,重點檢查FRC(燃油比率控制)參數;
- 階梯式測試:拆卸空濾后試機觀察煙色變化,若改善則確認進氣問題;
- 燃油系統測試:采用Caterpillar 8T-5300壓力表組測量噴油器回油量,單缸回油超過150ml/min需更換噴油器。
修復方案:
- 更換卡特原廠空氣濾芯(零件號1R-0753),清理進氣管道積碳;
- 使用5U-7840校準工具調整噴油器開啟壓力,磨損嚴重的噴油器建議成套更換;
- 渦輪增壓器維修包(7W-7066)可修復80%的軸承磨損問題,葉片損傷需更換總成。
二、冷卻液異常消耗
典型表現:
每8小時工作周期需補充超過0.5L冷卻液,且無外部泄漏痕跡。
根本原因排查:
1. 缸蓋密封失效:缸墊(7I-8489)在長期高溫下碳化,冷卻液滲入燃燒室形成白色水蒸氣尾氣;
2. 缸套穴蝕:冷卻系統未使用CAT EC-1認證防凍液導致缸套外壁產生蜂窩狀蝕孔;
3. 機油冷卻器破裂:多見于冬季未使用預熱裝置直接啟動,鋁合金殼體凍裂。
診斷技術:
- 冷機狀態下施加15psi壓力測試冷卻系統,保壓30分鐘壓力下降超過3psi即存在泄漏;
- 機油取樣分析:光譜檢測鉀/鈉元素含量超標(>50ppm)確認冷卻液混入;
- 內窺鏡檢查缸套壁,穴蝕坑深度超過0.3mm需更換缸套組件。
解決方案:
- 更換缸墊時需按技術規范分三次擰緊缸蓋螺栓(最終扭矩325±5N·m);
- 使用CAT DEAC防凍液(1U-6681)并添加SCA補充劑(8C-4997);
- 機油冷卻器升級為不銹鋼殼體版本(317-7984)。
三、機油壓力過低報警
臨界閾值:
怠速壓力<15psi或額定轉速壓力<30psi即觸發報警。
故障樹分析:
1. 機械磨損:主軸承間隙超過0.15mm(標準0.05-0.10mm),實測油壓與間隙平方成反比;
2. 潤滑系統堵塞:機油濾清器旁通閥卡滯或冷卻器內部油道積碳(常見于長期使用劣質機油);
3. 調壓閥故障:彈簧疲勞導致泄壓過早,需檢查閥芯磨損情況。
應急處理措施:
- 臨時添加10W-40高粘度機油可提升5-8psi壓力;
- 拆檢油底殼檢查吸油濾網是否被密封膠碎屑堵塞。
長效修復:
- 大修時更換主軸承(1W-0715)并研磨曲軸至標準尺寸;
- 每250小時更換機油濾清器(1R-1809),推薦使用Cat DEO 15W-40機油;
- 調壓閥維修包(4I-6149)可恢復90%以上調壓功能。
四、啟動困難與異響
冬季特發問題:
-20℃環境下啟動時間超過15秒,伴隨"咔嗒"異響。
根本原因:
1. 啟動馬達缺陷:電磁開關觸點燒蝕導致吸合電壓不足(實測<8V時無法正常嚙合);
2. 燃油凝膠化:未使用冬季燃油添加劑,蠟質析出堵塞濾清器(2μ過濾精度濾芯更易發生);
3. 氣門間隙異常:排氣門間隙超過0.38mm(標準0.28-0.33mm)造成壓縮比下降。
優化方案:
- 升級大功率啟動馬達(109-8433),配套更換1000CCA蓄電池;
- 添加Cat Arctic Fuel Conditioner(0C-4669),-35℃仍保持燃油流動性;
- 調整氣門間隙需在冷機狀態進行,進氣門0.25mm/排氣門0.30mm。
五、電子控制系統故障
常見故障碼:
- 26-12(油門位置傳感器信號異常)
- 71-18(ECM供電電壓不穩定)
深度檢測方法:
- 使用ET軟件監測油門信號電壓,正常應在0.5-4.5V線性變化;
- ECM電源測試:鑰匙ON檔時蓄電池電壓波動不超過±0.5V。
預防性維護建議:
- 每2000小時清潔線束接頭并涂抹Dielectric Grease(9X-8030);
- 加裝電源穩壓模塊(127-7982)可減少電壓突變沖擊。
維修經濟性分析
對比不同維修策略的8年周期成本:
- 被動維修:年均故障停機22天,維修成本約$8500;
- 預防性維護:每500小時更換三濾+油品,年均成本$3200,故障率下降65%;
- 大修翻新:12000小時時進行缸套/活塞組更換,可延長壽命8000小時,投資回報率1:2.3。
通過建立基于運行數據的預測性維護系統,可進一步降低23%的突發故障率。建議用戶配備油液檢測儀(1U-5797)實時監控設備狀態,實現精準維保。
